Переделка китайского фонаря

[Alexpro 1]

А за счёт чего время работы то увеличилось? Ёмкость то не суммируется при последовательном соединении АКБ. Напряжение больше становится. Так и диод спалить запросто можно, при родном драйвере

Время увеличивается за счёт повышения напряжения t=(v*a)/W(нагрузка). Конечно нужно учитывает сопротивление нагрузки, но это уже тонкости.

[Евгений180 89]

Время увеличивается за счёт повышения напряжения t=(v*a)/W(нагрузка). Конечно нужно учитывает сопротивление нагрузки, но это уже тонкости.



ОГО)) а я и не знал, что при повышении напряжения можно время в два раза продлить . Почему то думал что ёмкость ( которая не суммируется при последовательном) роль играет. А тут и то и то удвоилось) при повышении напряжения "лапочка" ярче гореть будет это да, но не долго .



Добавлено через 24 минуты

На фото, кстати и видно что фонарь с двумя АКБ ярче светит. Вот в этом случае прибавка от второго АКБ. Только не думаю что диод долго выдержит двойную прибавку напряжения.

Изменено 18 марта 2019 пользователем Евгений180

[Alexpro 1]

На фото, кстати и видно что фонарь с двумя АКБ ярче светит. Вот в этом случае прибавка от второго АКБ. Только не думаю что диод долго выдержит двойную прибавку напряжения.



Ну вы же правильно написали, драйвер нужно менять - однозначно.

[Евгений180 89]

На фото, кстати и видно что фонарь с двумя АКБ ярче светит. Вот в этом случае прибавка от второго АКБ. Только не думаю что диод долго выдержит двойную прибавку напряжения.



Ну вы же правильно написали, драйвер нужно менять - однозначно.

Дык человек не слова о замене драйвера. Просто АКБ один ещё добавил. А время я так понял он не замерял. А каким то чудным образом сам вычислил. Пусть влючит сначала с одним а потом с двумя АКБ. И таймер запустит Разницы не будет.а вот диод , из за подачи большего напряжения будет светить ярче, соответственно и греться больше, а это приведет со временем к деградации диода. Как то так



Добавлено через 2 минуты





Добавлено через 6 минут

Добавляют АКБ( при последовательном) при замене диода (с драйверам вместе)на более мощный. Потому как мощный диод при одном АКБ, при его напряжении может вообще не зажечься или тускло светить будет. Например xhp70. Но никак для увеличения времени работы. Для увеличения времени паралельно надо АКБ соединять

Изменено 18 марта 2019 пользователем Евгений180

[ВелоРыба 128]

Знатоки,поди,читают и посмеиваются.Приятно,что тему шевельнул немного.Харе сводить все переделки к покупке D170.Тошнит от него уже.

---------------------------------------------------------------------------------------------------------------------

Дело в том,что модуль UF(UltraFire)-это сборка "Драйвер+таблетка+диод+рефлектор".Драйвер в нём понижающий с 8,5v до 4v.

Яркость диода не изменилась.И время засекать не за чем. Если ток потребления упал вдвое,что со временем свечения будет ?

------------------------------------

Заметьте,что на фото включённых фонарей,нижний-то вообще без корпуса.Задняя крышка прикручена к голове.Вопрос - А как же он тогда светит ?(без фотошопа)

Изменено 18 марта 2019 пользователем ВелоРыба

[Гость KANETELKA]

Да автору темы уже нах не нужна эта тема

[Maxichi 1 505]

Да только параллельное соединение АКБ увеличивает время работы на одних и тех же нагрузках. Но работа драйвера изменяет эти условия. И определенный прирост времени на сравнительной силе освещения мы добиваемся.

[Maxichi 1 505]

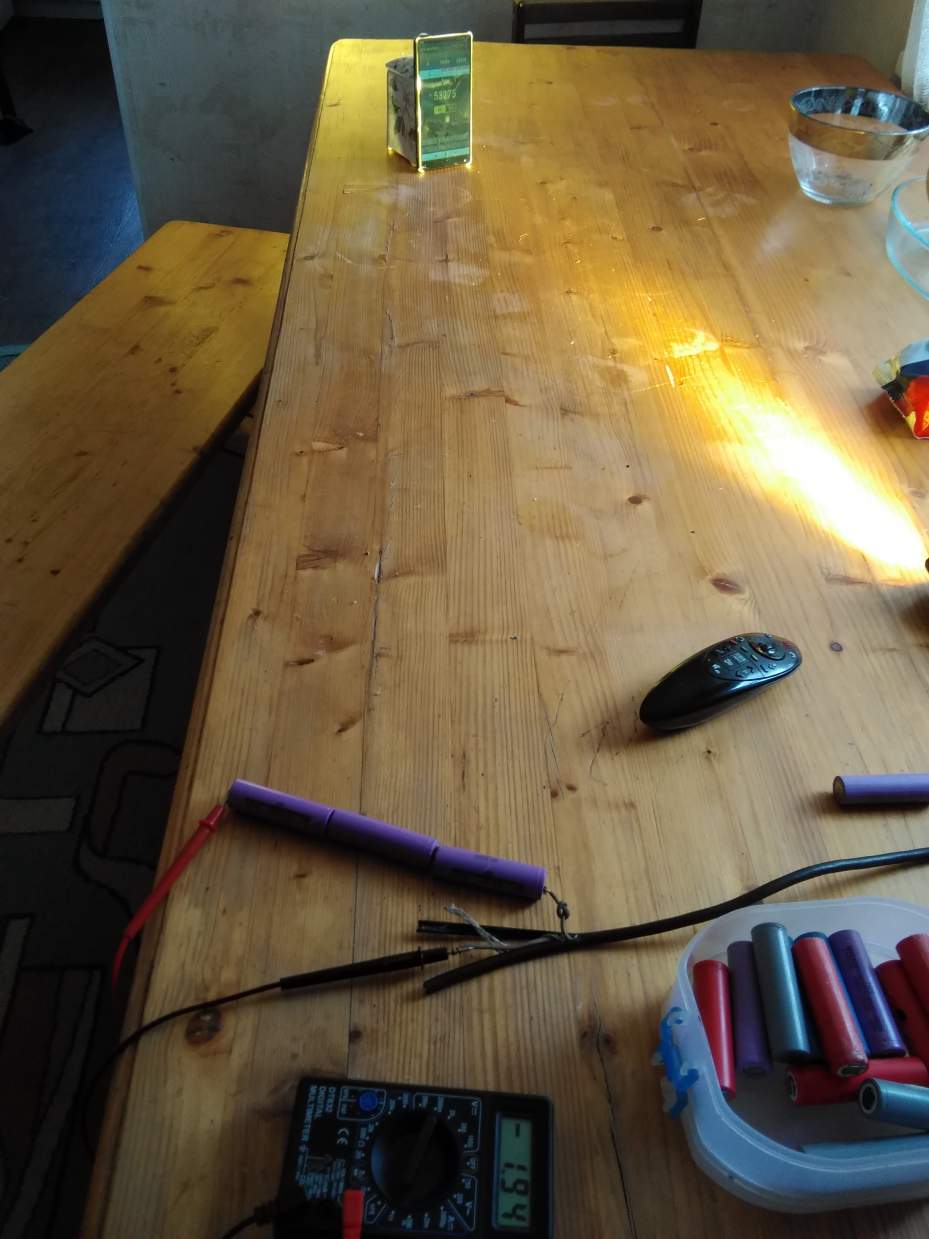

По фото измерения силы освещенности плохо видно.

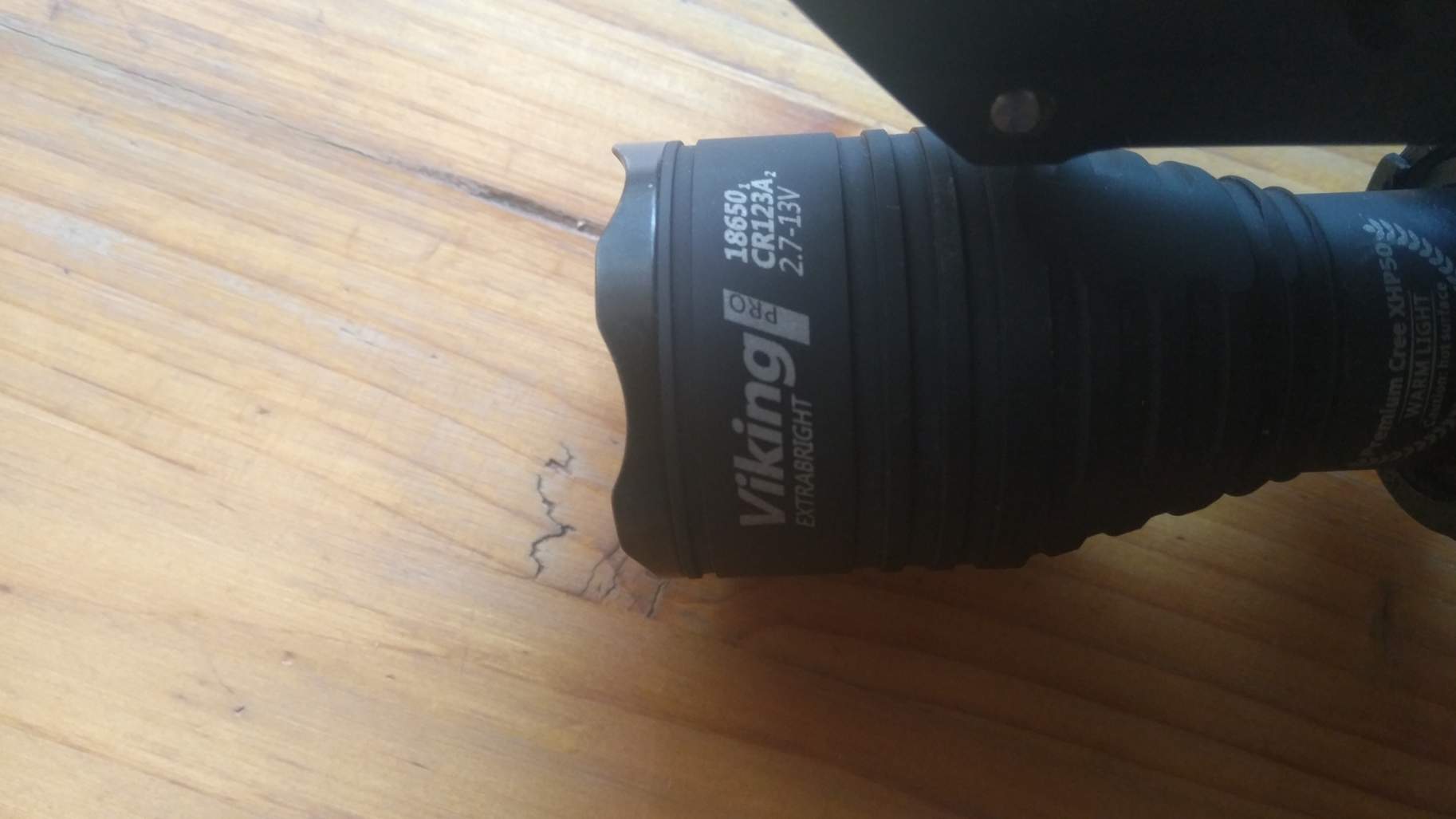

Батарейки все 4.2 в, светодиод XHP50

Силу освещенности измеряю приложением, без изменения расстояния и углов.

4.2 в одна 18650 ток 0.88А, (сила освещенности 12797 LUX)

8.4 в две 18650 ток 2.36 А, (сила освещенности 38861 LUX)

12.6 в три 18650 ток 1.94 А, ( сила освещенности 53275 LUX)

[Евгений180 89]

Да только параллельное соединение АКБ увеличивает время работы на одних и тех же нагрузках. Но работа драйвера изменяет эти условия. И определенный прирост времени на сравнительной силе освещения мы добиваемся.



Определенный рост это может быть. Но никак не в два раза.

[Maxichi 1 505]

Однозначно. Да и при 3 АКБ на полной мощности только под водой. Перегрев очень сильный.
