Какие пистолетики!   На фото справа две заряжалки, огнестрелу они как бы совсем и не нужны, опять же рессивер на стволе ...  Видятся пневматы с задним спуском. Маски трубки похоже из СССР. Интересная покупка, поздравляю.

[radist73 73]

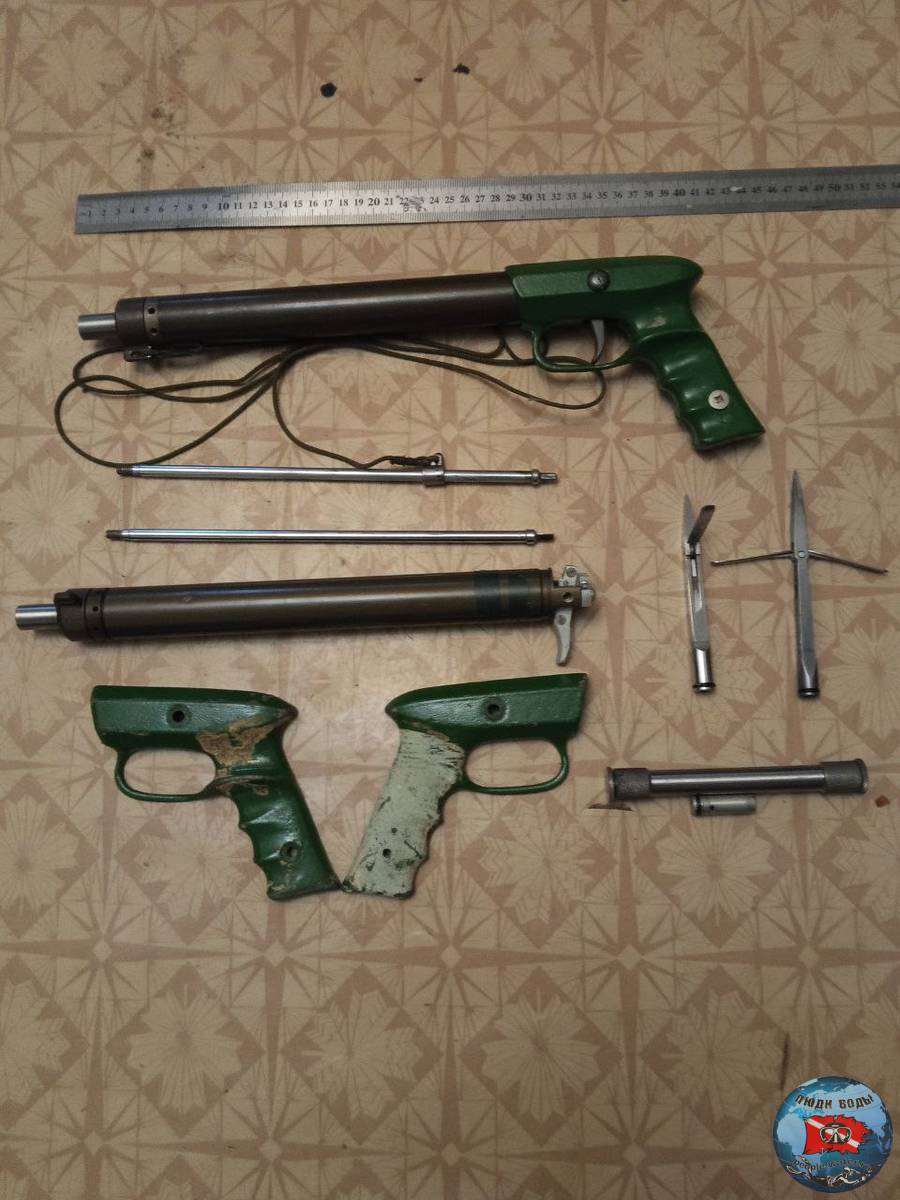

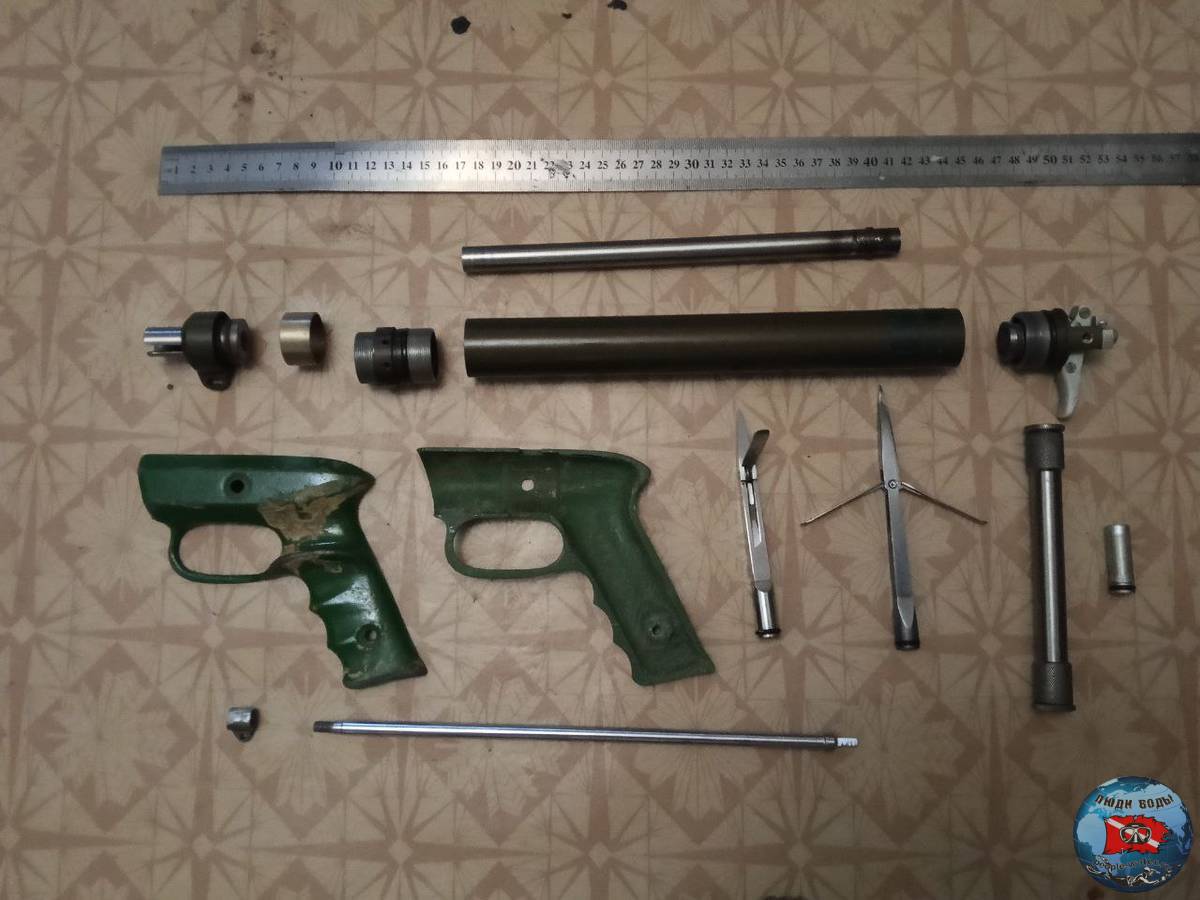

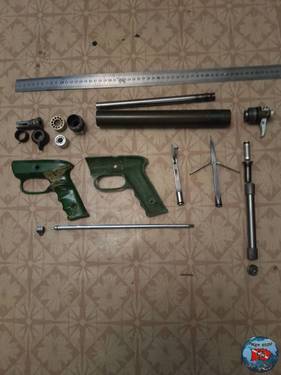

Пришла посылочка с неизведанными ружьями из Н. Новгорода (г. Горький). Продавец там поднасыпал в куче всякого хлама ... Не суть. в общем выкладываю фото и деталировку "основного продукта". Ружей два, одно лежит в сборе, второе - разобрано на элементы для осмотра (они легко разбираются, можно сказать "на коленке".

[radist73 73]

Ружьё в сборе с гарпуном+бегунком, наконечником весит 750 гр.

Ствол - "нержавейка" d внутренним 12 мм.,  стенка 1 мм. (внешний диаметр трубки 14 мм.), сам ствол - 238 мм. в длину, с кольцом-напайкой от среза ствола 14 мм. (как и что она держит - надо разбираться, может это для поддержки перфорированной вставки, может - для упора для уплотнения при вставки в "голову" с целью избежания протечек воздуха из ресивера).

Ручки - литьё (не под перчатку, если только под тонкую или х/б).

В подвижном подпружиненном демпфере пропил, для того, чтобы флажок бегунка проходил свободно.

Наконечники (сколько в них труда вложено!) точёно-фрезерованные, на них резинки в канавках, для того чтобы гарпун не выпадал из ствола (крепление гарпуна в стволе судя по конструкции - "никакое").



[radist73 73]

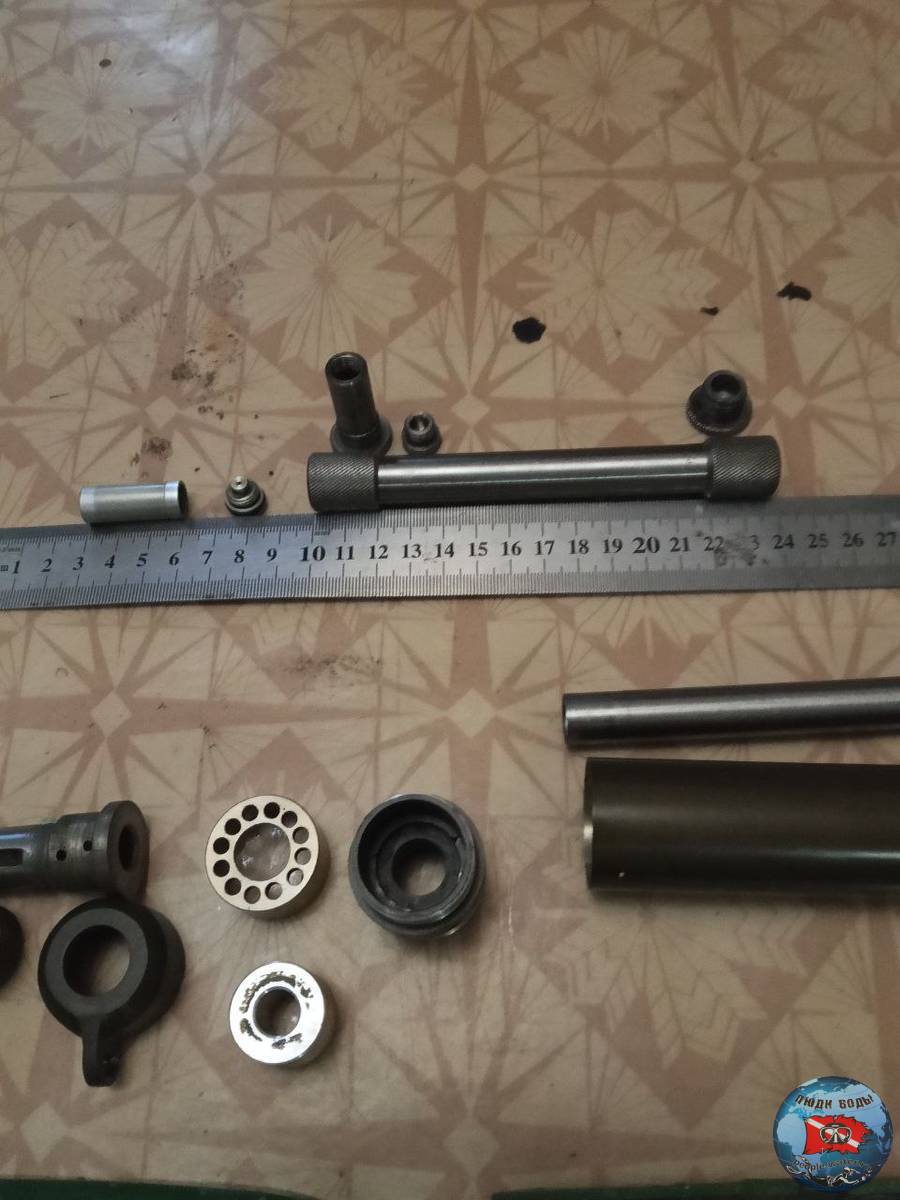

Особо меня удивил поршень закачки (на фото это детали над линейкой  слева). Он сделан аж из 5 деталей! (но это неточно, что смог рассмотреть при разборке).

Как я понял, поршень там простой, под 1 или 2 о-ринга.

Правее на линейке лежит пенал (из титана) для поршней и расходников.

В этих ружьях (как я понял) поршни - это "расходник", которые довольно часто бьются. Их надо делать несколько штук и смотреть.

[radist73 73]

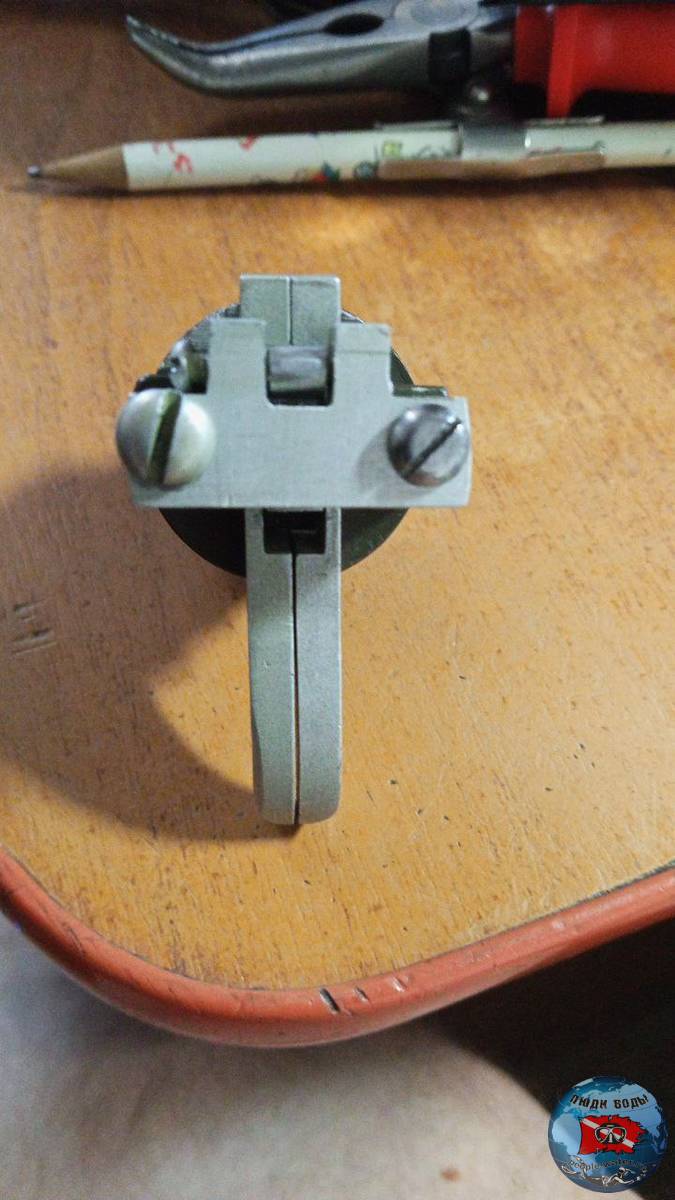

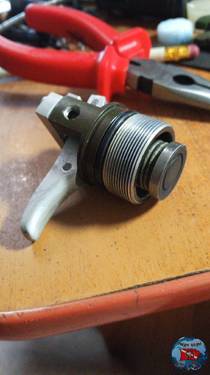

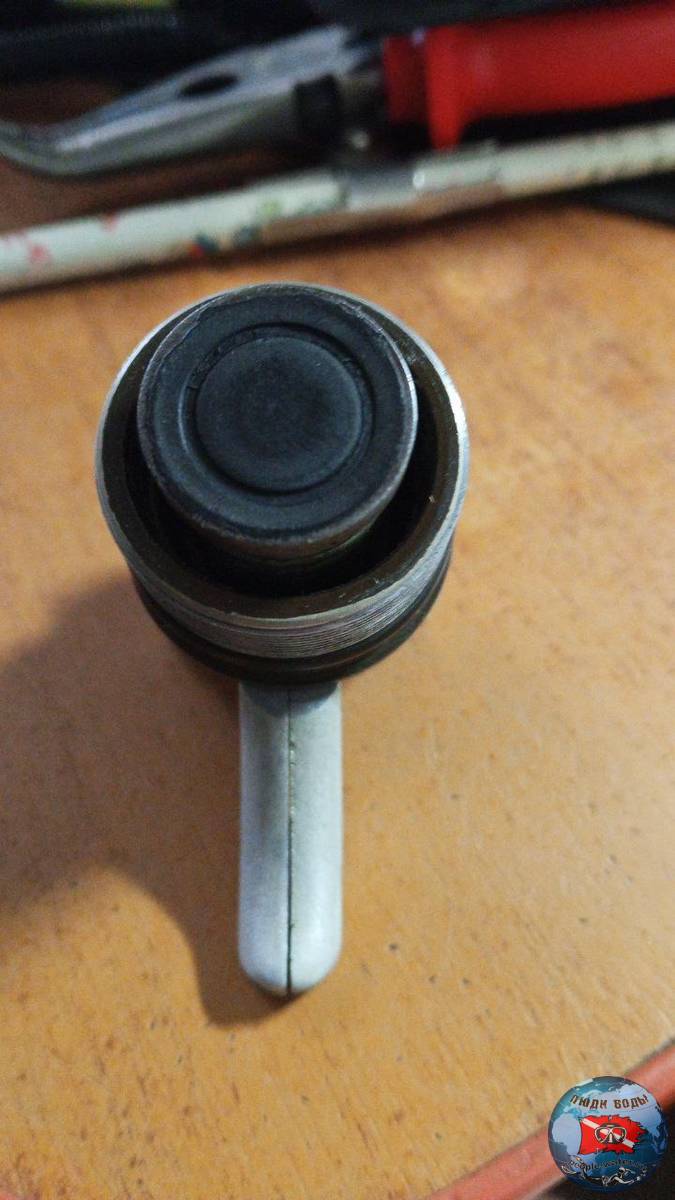

А это - спусковое устройство + задняя заглушка.

Я её пока полностью не разбирал (да там и так принцип работы понятен).

При постановке её в ресивер резиновый клапан упирается в урез ствола, перекрывая её. Через ствол производится закачка воздуха в ресивер ружья (демпфер снимается при постановке поршня, потом для безопасности ставится на место и производится закачка). При закачке предусмотрено использование гарпунов (они вкручиваются в поршень). После закачки - демпфер откручивается, снимается, поршень закачки с гарпуном извлекается и раскручивается. Вставляется рабочий поршень в ствол и прикручивается на место демпфер в сборе. На гарпун накручивается гарпун, вставляется в ствол, с "натягом" (резинки на наконечнике помните?).

В целом, данная система - "торцовка". Правда во всех нюансах я ещё не разобрался ...

По ней требуются доработки: линесброс, поршня, уплотнения и т.д. ... Но ружья работали (на стволах и деталях есть следы выработок, сами ресивера подматывали изолентами в рукоятках, чтобы убрать люфты, рукоятки подлепляли лейкопластырями, чтобы не скользили в руках).

Но технологически - всё сделано очень классно! Умели же люди делать раньше ...

[radist73 73]

Да, был у Александра Валентиновича в Белгороде, прообщались долго ...

Ничего не купил (пока). Но ружья у него интересные. В основном гидропневматы различных исполнений. Делает он "шпаги" под "гидры" (хват правда мне не привычный, но исполнение хорошее).

Но особо мне понравились арбалеты в его исполнении (роллерганы с резиной сзади, усилие заряда в районе 80-90 кг.), красивые. Фото не делал (в беседе как-то и не пришло на ум это).

Если надо, с ним можно связаться, но в Белгороде он бывает 2 раза в неделю (семейные дела ...), в среду и пятницу. Телефон его есть.

[Юракен 24 633]

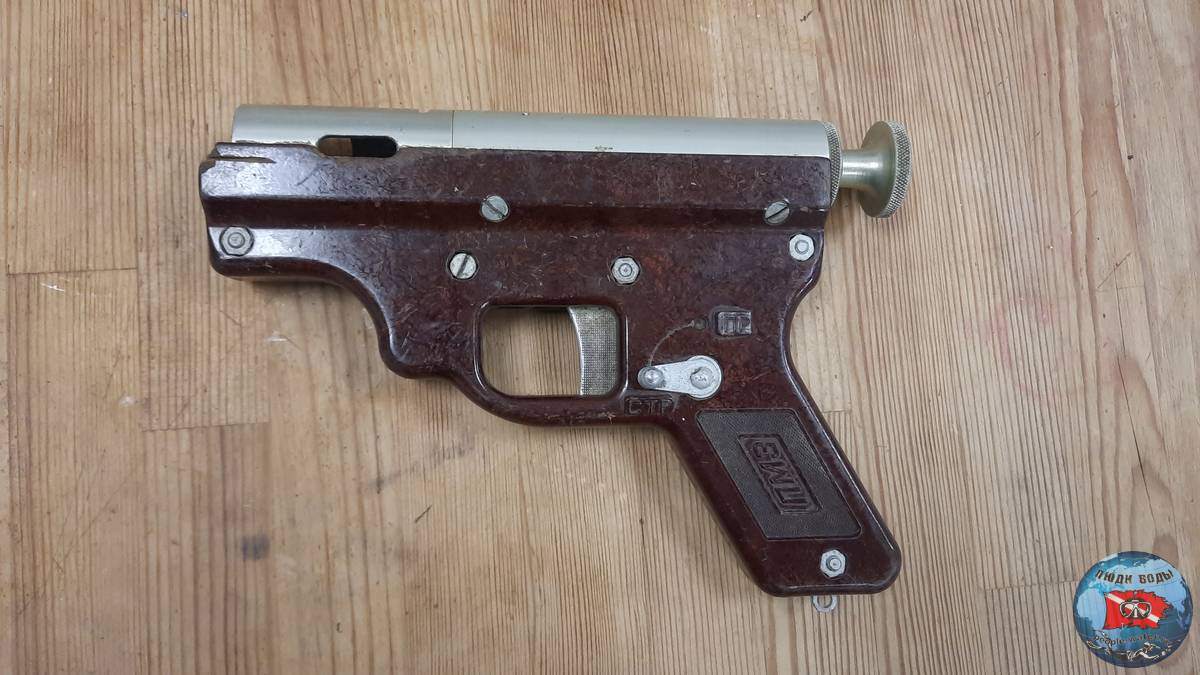

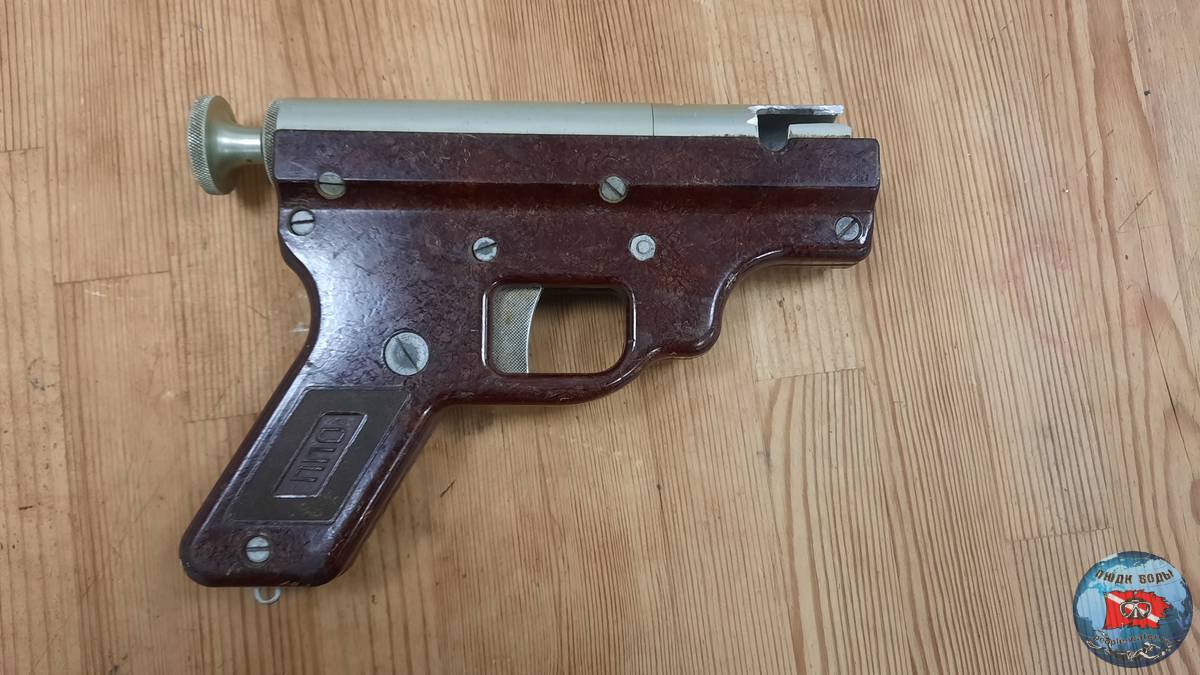

Достался по символической цене вот такой девайс, под названием ППО ПМЗ.

В комплекте больше ничего не было, отсюда и ценник.  Буду пытаться восстановить. Любому совету буду рад!

Затвор рабочий, спуск производится.





[Ржавый 85 029]

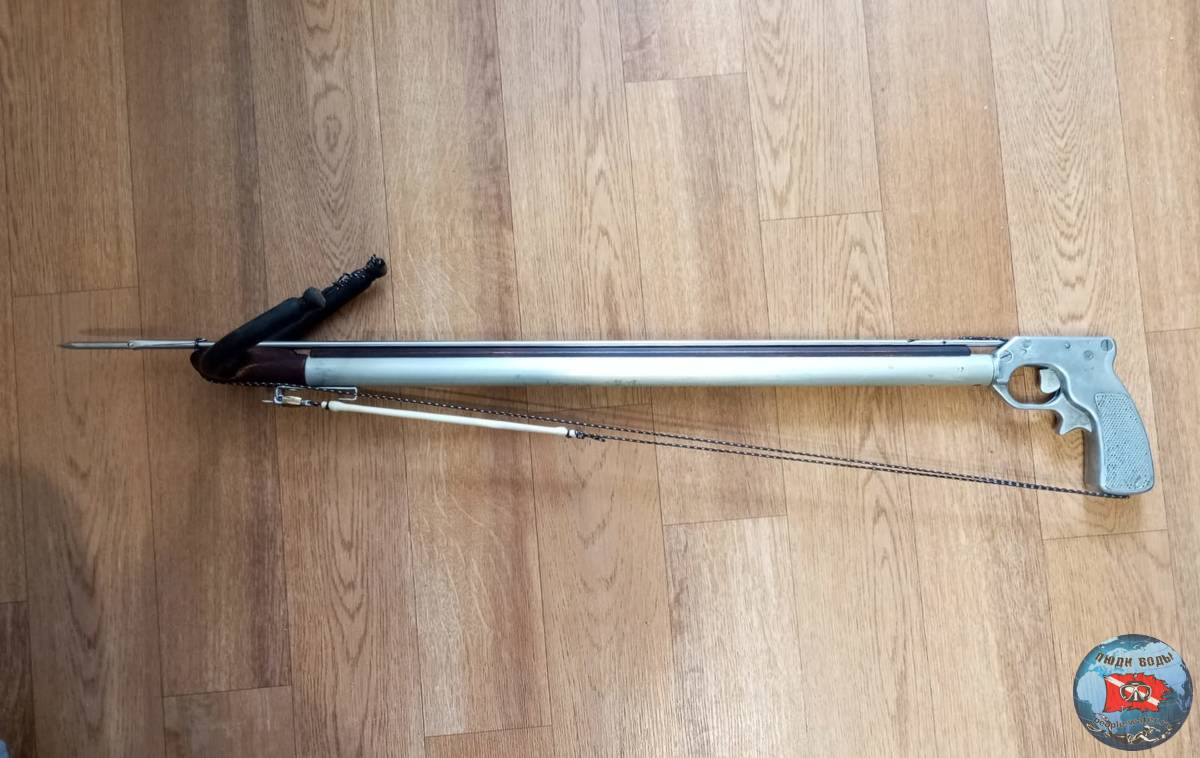

Сергей Пигалов:

"с Р - 1 у меня получилось  очень интересно : я его апгрейдил , апгрейдил , и теперь это просто прекрасное ружье . Гарпун Beuchat , тяги кольцевые 16мм и спусковой механизм переделал . Старичок в строю и добывает рыбу !



[radist73 73]

13.02.2026 в 09:43, radist73 сказал:

Ружьё в сборе с гарпуном+бегунком, наконечником весит 750 гр.

Ствол - "нержавейка" d внутренним 12 мм.,  стенка 1 мм. (внешний диаметр трубки 14 мм.), сам ствол - 238 мм. в длину, с кольцом-напайкой от среза ствола 14 мм. (как и что она держит - надо разбираться, может это для поддержки перфорированной вставки, может - для упора для уплотнения при вставки в "голову" с целью избежания протечек воздуха из ресивера).

Ручки - литьё (не под перчатку, если только под тонкую или х/б).

В подвижном подпружиненном демпфере пропил, для того, чтобы флажок бегунка проходил свободно.

Наконечники (сколько в них труда вложено!) точёно-фрезерованные, на них резинки в канавках, для того чтобы гарпун не выпадал из ствола (крепление гарпуна в стволе судя по конструкции - "никакое").



В общем, выточил наконец-то поршни для этих ружей ... Залил масло, закачал попробовал "пукнуть" ... Работает! Правда есть "просвисты", надо с этим разобраться (скорее всего, надо поиграться с длинной поршней, у меня ж их не было совсем, делали "на глаз"). Но так знатно кидало гарпун! Правда выяснилось, что и с механизмом спуска надо работать аккуратно - есть болезнь у ружей подобного плана, если спусковой крючок тянешь плавно, то выстрел какой-то "невнятный, спуск слабый. Жмёшь на курок резко - бой отличный.

Но и с самим механизмом не всё гладко - если затягиваешь всё плотно - ход курков очень маленький (они как бы зажимаются). Надо поэкспериментировать, шайбочки-резиночки ... Поршня новые наточить (может причина просвистов из-за того, что поршень короткий, в демпфер бьётся и резинка выходит чуть из ствола).

И клапан закачки - единственный ... Надо подумать, как его сделать ещё (спецов-то особо сейчас нет ...).

[radist73 73]

26.02.2026 в 17:46, Ржавый сказал:

Сергей Пигалов:

"с Р - 1 у меня получилось  очень интересно : я его апгрейдил , апгрейдил , и теперь это просто прекрасное ружье . Гарпун Beuchat , тяги кольцевые 16мм и спусковой механизм переделал . Старичок в строю и добывает рыбу !

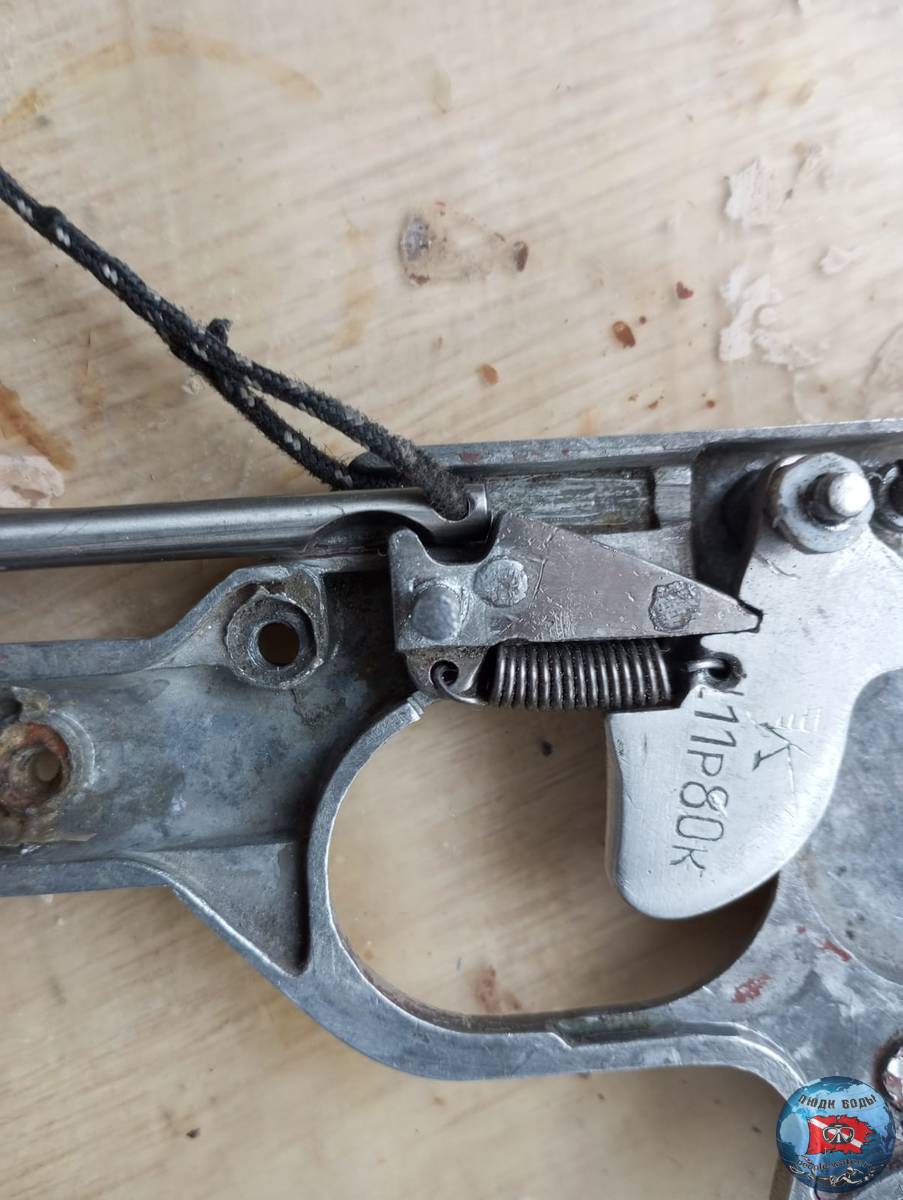

Интересно, а как курок (вернее, шептало) крепится в теле рукоятки? Насквозь штифтом? На фото не очень понятно.
