Старые серийные и самодельные подводные ружья

[radist73 73]

19.08.2024 в 01:58, Ржавый сказал:

@andrey-zloy-64

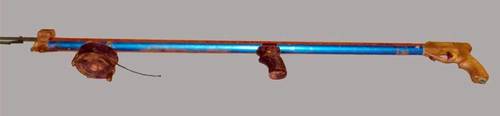

Ружье из прошлого

Пять лет назад мне в руки попал этот антиквар, сделанный каким-то мастером в семидесятые - восьмидесятые года, а может и еще раньше, в каком-то НИИ какого-то института. Эта вся информация, которой я обладал об этом ружье. Этот девайс оказался пружинным чудом, хотя, может быть, это для меня оно было таким, а в те времена вполне реальным оружием для охоты на рыбу. Гарпуна в наличии не было, всего скорее он был с передней привязкой. Зацеп поршня не срабатывал, что-то видать с годами износилось. Что именно я так и не понял, хотя с виду оно было очень простым … ,

а ведь свой Mares ремонтирую с закрытыми глазами. Выходит то, что просто, не всегда легко. Несмотря на все эти нюансы, надо отдать должное создателю, ружьишко выглядело как новое, сразу чувствовалось в нем старая закалка, да и то, что с какой любовью оно создавалось. Мне казалось, что эта история заслуживает большего, чем просто пылиться у меня в быту. И может быть, поэтому оно было подарено на одном из наших фестивалей Павлу Антонову, и может быть, оно еще увидит мир, если не в роли рабочего ствола, то хотя бы в роли ценного экспоната.

Источник

День добрый сообществу.

В данном ружье могло только сточиться коромысло шептала (эта та деталь, которую пружина вниз оттягивает). Вероятнее захват (клычок), который должен удерживать поршень-толкатель стёрся и не может удерживать поршень-толкатель (небольшая цилиндрическая деталь, что стоит возле предохранительной скобы курка). Саму деталь не очень хорошо видно, но как ремонт её можно предложить следующее:

1) на место сточенного клыка аргоновой сваркой наплавить недостающий металл и обточить его до необходимых размеров;

2) после промеров необходимых размеров высоты "клыка", взять сточить его, в центре сточенного места просверлить отверстие под резьбу М6, ввентить болт из "нержавейки" необходимой длинны, обточить его (придать необходимую форму для зацепа.

[Ржавый 85 022]

Пружинное ружье Харьковский завод «Электробытприбор»



[Ржавый 85 022]

[Ржавый 85 022]

Константин Макушин)

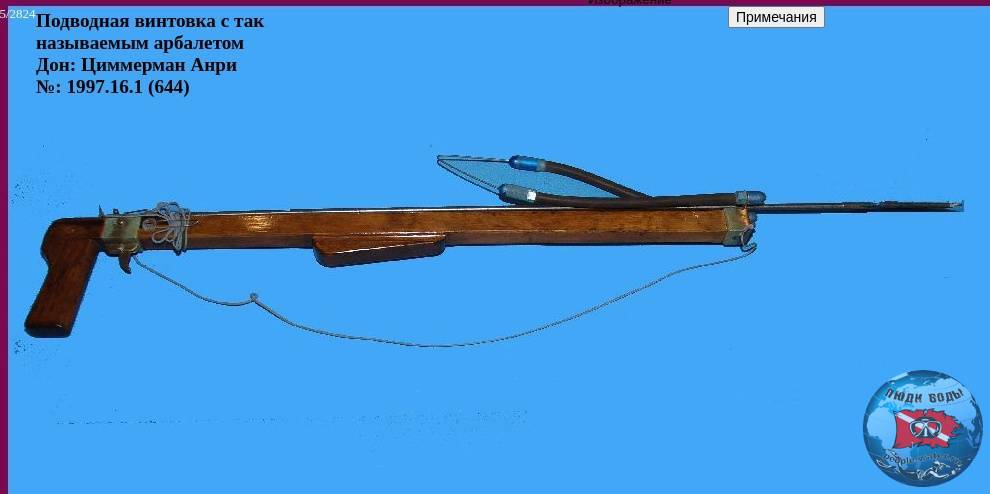

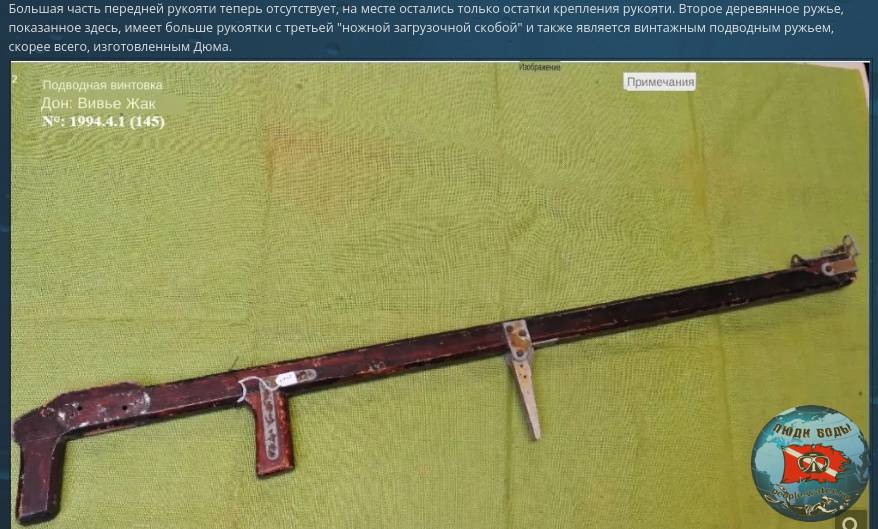

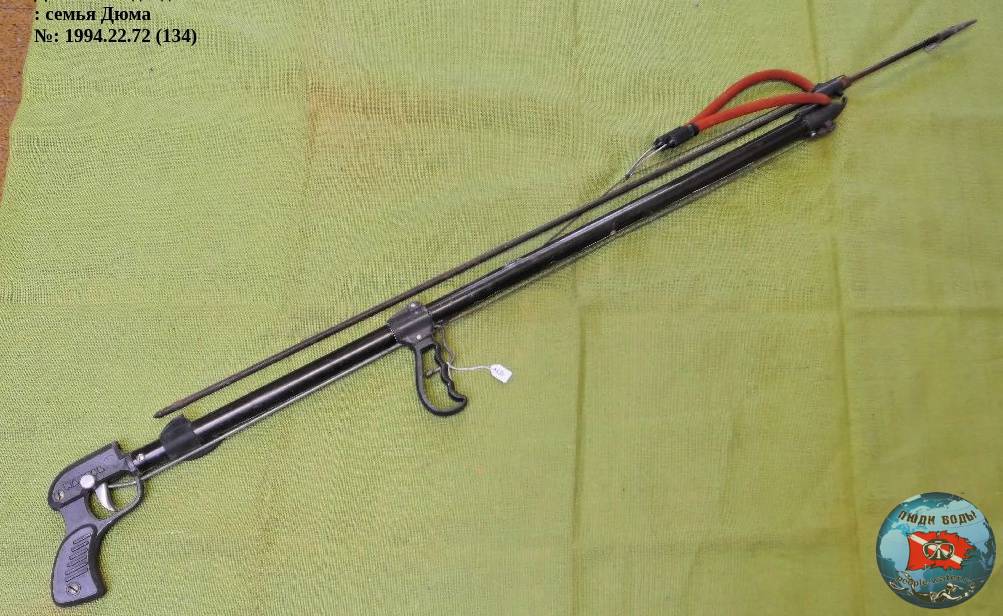

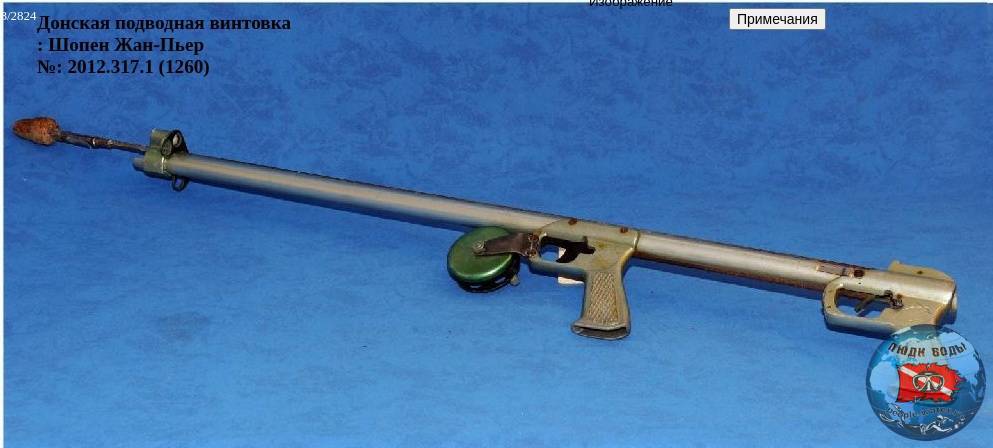

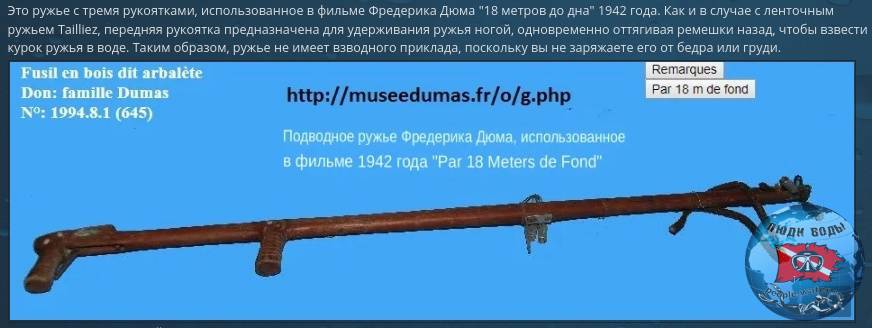

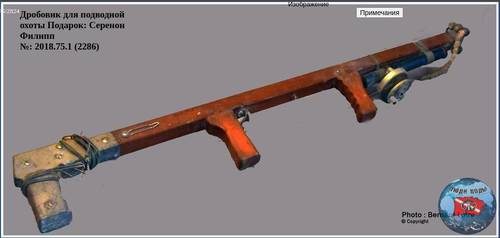

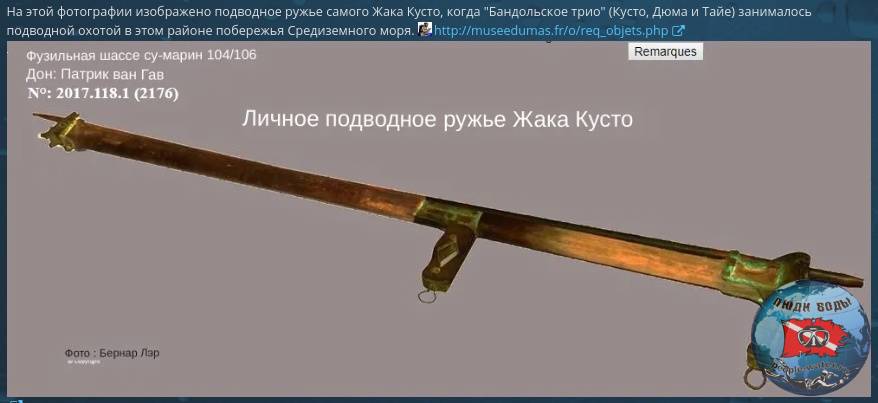

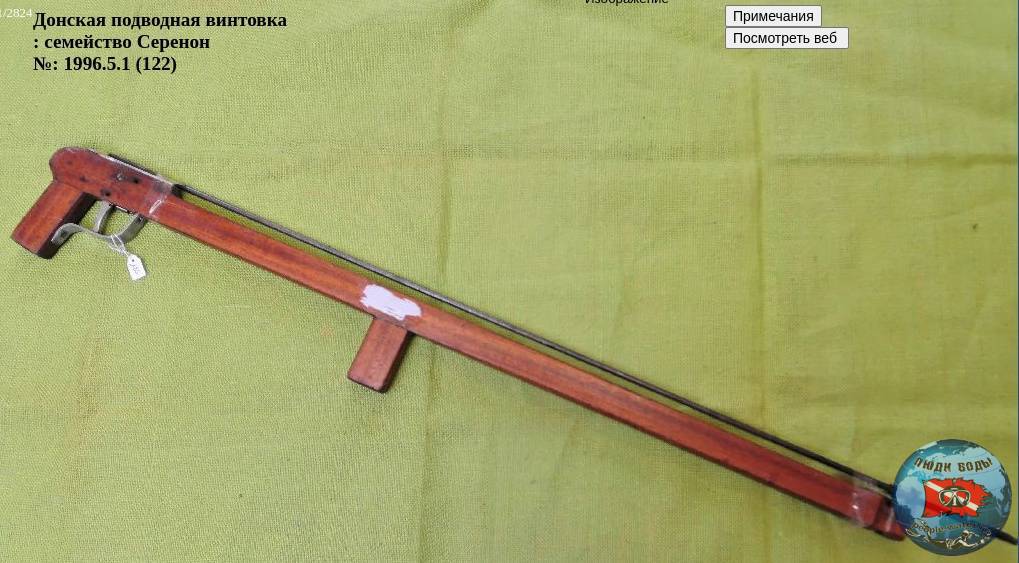

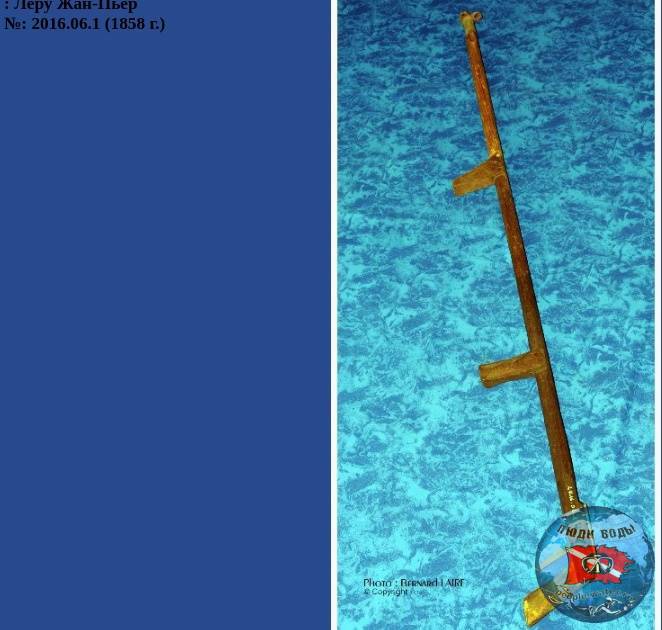

 Самые первые подводные ружья для подводной охоты.

[Юракен 24 633]

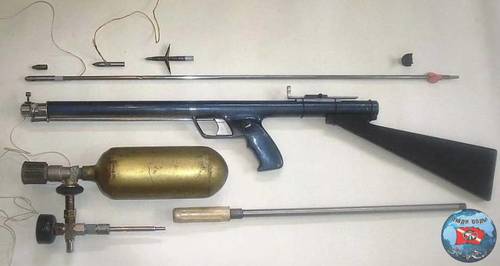

Вот какое нашёл на просторах инета!

[Ржавый 85 022]

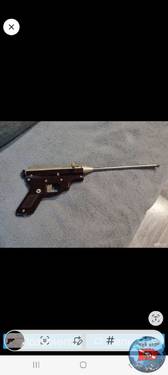

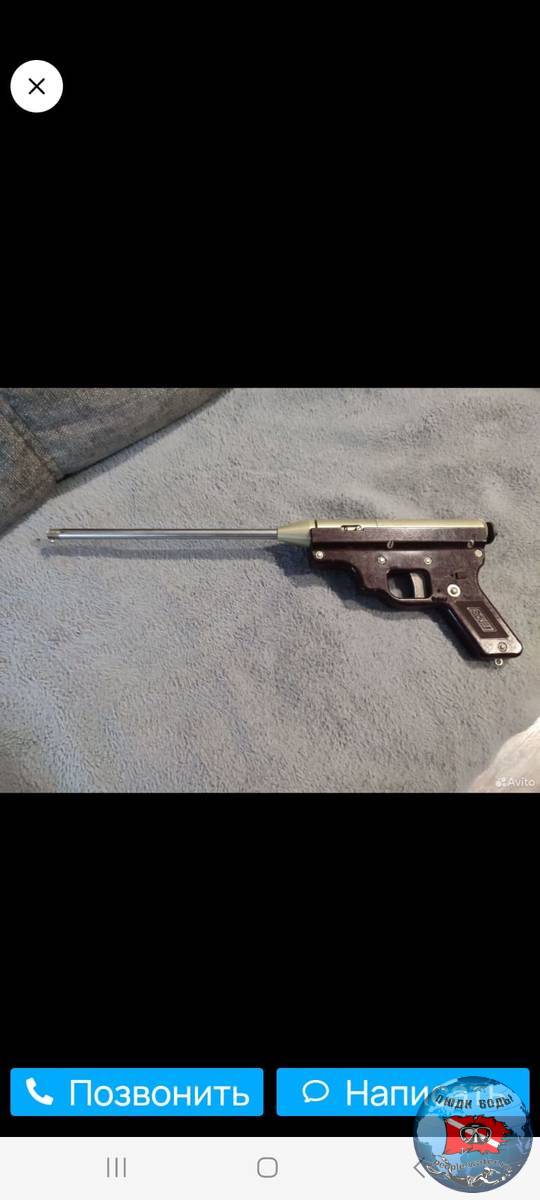

Слава из Волгограда спрашивает в чате ЛВ:

Всем привет, кто что знает про эту игрушку?



[курон 2 518]

Капсульное?

Загуглил название - ППО-2 ПМЗ

[Ржавый 85 022]

3 часа назад, курон сказал:

Капсульное?

Загуглил название - ППО-2 ПМЗ

Форумчанин с Аpox.ru:

"Пистолет для ПО  ППО-2. Дело в том, что это один из вариантов – с переломным стволом.

Я же в семидесятых годах, когда учился в школе, покупал (по разрешению ДОСААФ!!!), как две капли воды похожую на приведенную фотографию, но совсем другую систему, с подвижным стволом и обоймой на пять  капсюлей «жевело».

Заряжался этот пистолет следующим образом:

Необходимо было снарядить обойму, состоявшей из двух частей – планки с отверстиями, наполняемую капсюлями и замыкателя,  одевавшегося на планку и фиксирующую в ней капсюля, образуя единое целое.

Взвести пружину бойка,  (довольно мощную) потянув за выступающий с тыльной стороны грибок. При этом вверх из ствольной коробки выдвигались два стерженька линесброса.

Открыть ствол: в подвижно - поворотный ствол слева был вкручен стебель, с помощью которого ствол можно было поворачивать и передвигать в коленчатом пазу. Повернув стебель вверх, ствол сдвигался вперед, освобождая вертикальный паз для обоймы.

Вставить обойму в паз нужно было таким образом, что бы первый из выступающих из нее капсюлей совместился с продольной осью ствола, причем система не предусматривала, каких либо фиксаторов или ограничителей для позиционирования обоймы, все приходилось делать на глаз.

Закрыть ствол: потянув за стебель назад, надеть ствол на капсюль и повернуть стебель, что бы он вошел в коленчатый паз.

Вставить гарпун в ствол (ничем не фиксируется, без уложенного линя просто выпадает при наклоне ствола вниз).

Уложить в обход обоймы линь.

Ну что, нравиться? Но это еще не все. По мере расходования боеприпасов, обойму все больше приходилось выдвигать вверх, перекрывая прицельную линию. В конце стрельбы, она торчала из пистолета примерно на 4-е см. Линь сбрасывался при нажатии на спусковой крючок, который втягивал стерженьки линесброса внутрь ствольной коробки раньше, чем происходило освобождение бойка. И если вы, по каким либо причинам отложили выстрел, сброшенный линь требовалось уложить снова. При выстреле, из ствола вырывался газовый пузырь, ствол довольно быстро загрязнялся отложениями от пороховых газов, затруднявших введение гарпуна. Полет гарпуна был довольно вялым. И для того, что бы повысить скорость, я в каждый капсюль добавлял серу от трех спичек, закапывая сверху парафином от свечки.

 Так как система не предусматривала блокировки выстрела при не вполне закрытом стволе, она была сама по себе еще и небезопасной. Короче зарядка этого шедевра конструкторской мысли 20-го века   превращалась в трудоемкую мудату которую необходимо было проделывать после каждого выстрела.

 Кстати, для любознательных – кремневый однозарядный пистолет заряжается на  шесть пунктов:

1.      Взвести курок.

2.      Открыть пороховую полку.

3.      Насыпать на полку затравку.

4.      Закрыть полку.

5.      Насыпать порох в ствол.

6.      Забить пулю.

А капсюльный заряжаемый с дула на четыре пункта:

1. Взвести курок.

2. Вставить капсюль.

      3. Насыпать порох в ствол.

      4. Забить пулю.

[курон 2 518]

В далёкие восьмидесятые соседскому мальчишке подарили такое чудо родители, но он продолжал охотиться с самодельным из доски, жгута и наточеного электрода пятёрки.



[Механик15 8 968]

2 часа назад, Ржавый сказал:

Пистолет для ПО  ППО-2

Был такой у меня, к сожалению утрачен... И не соглашусь, на счёт "вялого" выстрела... консервную банку этот пистолетик пробивал с расстояния от метра до полутора... а больше в речках, в те далёкие времена, и не надо было. Другой разговор, что если погнулся гарпун, то это были большие проблемы, ну и капсюли жевело-мощный надо было тщательно заливать парафином, иначе выстрела могло и не произойти. Противоречивый пистолетик, но в умелых руках весьма добычливый...
