Подводное ружье "Акула", пневмат, Пенза

[octopus 385]

Всем привет!

Образовалось во владении пневмат "Акула". Я, к своему стыду, с пневматами дела никогда не имел, да и пресноводной охотой никогда не занимался. Но, поскольку до морей добраться теперь не просто, раз ружьё есть, думаю, надо как-то попробовать освоить.

Ружьё 2006 года рождения, в воде, похоже, никогда не было. Полный комплект с насосом, двумя гарпунами, заряжалкой, наконечниками, какими-то О рингами, пружинками.

Подскажите, с чего начать, т.к. за это время ружьё явно лучше не стало, требуется как минимум какое-то обслуживание.

Знаю, что ружьё не супер, но, думаю, на попробовать сойдёт. Буду рад любым конструктивным советам.

[octopus 385]

У меня, к сожалению, сей узел выглядит несколько проще.Резиночка там есть, ноя не стал её ещё раз вынимать, она в хорошем состоянии, её видно чуть-чуть на фото, она в отвестии.

[Прохор 977]

Запасные колечки не подсохли от старости? А то мож другие поискать ?

[octopus 385]

16 минут назад, Прохор сказал:

Запасные колечки не подсохли от старости? А то мож другие поискать ?

Вроде, сохранили эластичность. Правда, вид у них какой-то дешманский

В принципе, ремкомплект в продаже видел.

[octopus 385]

Полазил в интернете, понял, что "Акула" эта выпускалась в разных (как минимум в двух) модификациях. Они даже внешне чуть отличаются.

В моей (более старой. видимо) шток гермоотвода вставляется во втулку, которая через маленькую прокладочку вкручивается в ствол.

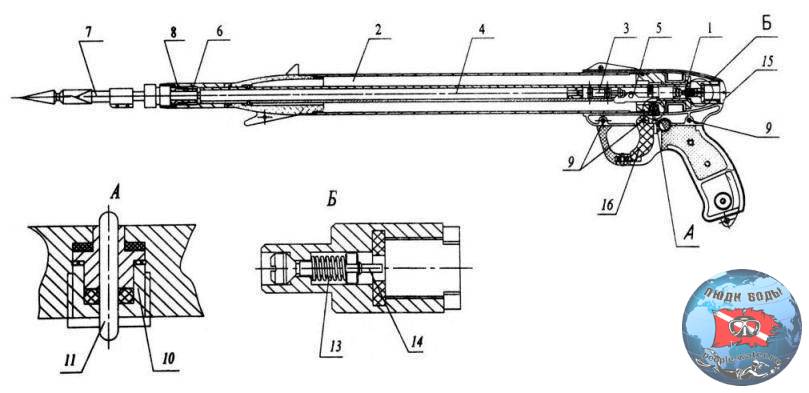

В более поздней модификации (фото которой выкладывал выше мимо проплывал) конструкция похитрее. Вот, нарыл чертежи  двух вариантов.

Интересно, можно мой вариант довести каким-то образом до ума?

Изменено 13 апреля 2021 пользователем octopus

[мимо проплывал 2 184]

11 minutes ago, octopus said:

Интересно, можно мой вариант довести каким-то образом до ума?

такой вариант это еще проще,  это как у итальянцев.  почистить, поменять резинку, заполировать шток при необходимости, смазать и и собрать..  и все ..  ну чуть подрегулировать затяжку винта прийдется..

[octopus 385]

9 минут назад, мимо проплывал сказал:

такой вариант это еще проще,  это как у итальянцев.  почистить, поменять резинку, заполировать шток при необходимости, смазать и и собрать..  и все ..  ну чуть подрегулировать затяжку винта прийдется..

Спасибо! Ещё вопрос: смазывать чем? И надо ли? Ружьё внутри в смазке, в воде, оно, похоже вообще никогда не было судя по состоянию. Понятно, что в процессе разборки часть смазки вытекла.

[мимо проплывал 2 184]

2 minutes ago, octopus said:

смазывать чем? И надо ли?

как бы надо, обычно грамм 20- 30 декстрона внутрь. им же и все резинки перед сборкой помазать

[мимо проплывал 2 184]

а я тогда дораскажу как решил проблему герметизации впуска...

станков разумеется нет и все в ручную на коленке пришлось выправлять..

мало того что шток во втулках болтался, так дырки в этих втулках оказались несоосны..

[мимо проплывал 2 184]

сделал новый шток толкателя. из пружинно нержавеющей проволоки которую еще и поискать пришлось... получился он примерно 2.4мм
старый шток кстати был 2.1 мм, примерно

чтобы исправить несоосность пришлось купить сверел. 2.1   2.2   2.3   2.4   мм

и в ручную разворачивать отверстия этими сверлами увеличивая диаметр во втулках постоянно меняя  меняя  ориентацию втулок прямо в теле ружья

в итоге добился нормального движения штока без закусываний и люфтов.



но это еще не конец истории

впереди еще была герметизация ...

[мимо проплывал 2 184]

несмотря на все старания из под штока прололжало травить

травило даже при довольно сильной затяжке винта.

верхняя большая резинка в этом случае зажималасть хорошо, маленькая резинка вероятно давлением уплотняла шток, но воздух предпологаю уходил между втулками и немного по штоку

всяческие полировки и притирки ничего не дали



как итог я решил укоротить резьбовую втулу чтобы на поджала нижнюю резинку
