пневмовакумные надульники. заменяемость манжет

[lamantin70 2 088]

наверно чтото из раннего, чтото мелкосерийное. никогда таких не видел. и гугл молчит..





а это точно колпачек ? на фото манжета как на фирменных надульниках, только красная... конус в надульнике это похоже по описанию на UBL а если еще и можно использовать и колпачек и манжету то вообще очень похоже.





а зачем переднюю? вродеж и с бегунком нормально работает ?





вот если бы узнать шаг этого надульника - то можно попытаться понять под что делался. если резьма милимитровка - перерезать на крупную или с кемнибудь поменяться -кто тоже купил а по резьбе не подошла. уверен есть такие.



Чтобы ответить на твой вопрос про переднюю привязку лучше всего подойдет вот этот ролик

Рассказывает практик ! - который стреляет зачетных рыбов и про пневмовакуум там тоже есть - короче посмотри не пожалеешь потраченного времени

Изменено 30 ноября 2018 пользователем Механик15
Подредактировал ссылку

[мимо проплывал 2 194]

Братва, манжета на Сальвимар дубовая. По теплой воде нормально все работало, ниже 3-х градусов гарпун не летит, ружье сосет воду и плюется.

вот интересно, каюковская полиуритановая манжета как себя ведет...

ведь вроде же полиуритан , если не твердых сортов особо при низких температурах (около нуля) не дубеет.



Добавлено через 10 минут

Чтобы ответить на твой вопрос про переднюю привязку лучше всего подойдет вот этот ролик

Рассказывает практик ! - который стреляет зачетных рыбов и про пневмовакуум там тоже есть - короче посмотри не пожалеешь потраченного времени

Ролик толковый, спасибо! поглядел...

но переднюю привязку мы проходили с рпп , и переднюю и псевдозаднюю...

я кстати против нее ничего не имею и даже в некоторых случаях вижу плюсы

но не использую по двум причинам - если рып гарпун в камни затянет - ой как сложно его оттуда выкалупывать..

а второй момент то что линь костями и камнями махратит.

но это все ИМХО под мои условия.

кому что нравится...



я вообщето подумал что ты под переднюю привязку делаешь чтобы манжету экономить, чтобы та меньше снашивалась...

[lom 3]

Для варианта с передней привязкой гарпуна манжеты служат "вечно", если вы следите за поверхностью гарпуна. Резина на маслосъмных колпачках изначально расчитана на работу в горячем масле, вот она и дубовая : фторкаучуковые колпачки наглядный тому пример. Мои рекомендации сводятся к использованию классических армированных манжет для валов. Они как правило работают в условиях температуры окружающей среды или близкой к ней. Резина мягкая, допускает большие поперечные деформации с .большей вероятностью сохранения вакуума при гнутом гарпуне, косо введенном гарпуне при зарядке ружья и т.д. и что не мало важно обеспечивает вашу независимость от подвоховских магазинов. Такие манжеты есть во всех автотракторных.

[мимо проплывал 2 194]

.......... Мои рекомендации сводятся к использованию классических армированных манжет для валов. Они как правило работают в условиях температуры окружающей среды или близкой к ней. Резина мягкая, допускает большие поперечные деформации с .большей вероятностью сохранения вакуума при гнутом гарпуне, косо введенном гарпуне при зарядке ружья ..............



такой сальник наверно хорошо работает при прямой привязке, а если хвостовик на гарпуне? там же юбочка еще на сальнике бывает? нормально пролетает?

[lom 3]

такой сальник наверно хорошо работает при прямой привязке, а если хвостовик на гарпуне? там же юбочка еще на сальнике бывает? нормально пролетает?

Манжета без юбочки называется первого типа, с юбочкой второго типа. Юбочка несет функцию грязесъемного кольца. Юбочка служит как правило не долго, но на обеспечение вакуума, ее отсутствие, практически не влияет. Когда гарпун имеет заднюю привязку, то требования к месту перехода от основного тела гарпуна на утолщение те же, что и для маслосъемного колпачка (манжет пеленгаса, тайменя). Требование одно, переход должен быть "зализан". Т.е. тот же самый постулат: ружье любит ласку, чистку, смазку. За ружьем необходимо просто следить и своевременно удалять появившиеся наклепы, задиры и др.



Добавлено через 16 минут

Есть у меня пневмат итальянский 115см ,гарпун 7,5 (вроде как) ,ствол 13 мм- для него в принципе и брал - вот тут наверное имеет смысл осушить и перевести на переднюю привязку .

Пылиться и пневмат и байда эта - если память не изменяет резьбы у надульников не совпадают по шагу , да и прозрака такого где найти - но купил ,уже давно - может на акиян когда поеду или речки наши просветляться

Если резьбы у надульников по шагу не совпадают, то не страшно. Но опять же но, диаметры не должны существенно отличаться. Есть практический опыт, как говорят в таких случаях: клиент даже не заметил. Конечно это шутка. Заказчика предупредили и пообещали гарантийный ремонт, прошло четыре года.



Добавлено через 20 минут

Чтобы ответить на твой вопрос про переднюю привязку лучше всего подойдет вот этот ролик

Рассказывает практик ! - который стреляет зачетных рыбов и про пневмовакуум там тоже есть - короче посмотри не пожалеешь потраченного времени

После просмотра ролика хотел порекомендовать следующее. Чтобы линь в гарпуне никогда не перетирался, обездвижьте его. Где-то на форуме выкладывал фотки как это делается. Повторюсь-замотайте простой изолентой. Останется только следить за ней. Порвалась, перемотайте.

Изменено 3 декабря 2018 пользователем lom

[Герман 155]

Для варианта с передней привязкой гарпуна манжеты служат "вечно", если вы следите за поверхностью гарпуна. Резина на маслосъмных колпачках изначально расчитана на работу в горячем масле, вот она и дубовая : фторкаучуковые колпачки наглядный тому пример. Мои рекомендации сводятся к использованию классических армированных манжет для валов. Они как правило работают в условиях температуры окружающей среды или близкой к ней. Резина мягкая, допускает большие поперечные деформации с .большей вероятностью сохранения вакуума при гнутом гарпуне, косо введенном гарпуне при зарядке ружья и т.д. и что не мало важно обеспечивает вашу независимость от подвоховских магазинов. Такие манжеты есть во всех автотракторных.

Есть вариант ещё проще.,можно пропитать 505-м клеем.Линь почти полимером становится.. И по поводу премудростей со сверлением и приспособлением. Передайте (если у кого есть контакт с Дмитрием Васильковым) пусть опробует "привязку Пигалова". Просто,надёжно,обтекаемо.

[Ржавый 85 038]

...И по поводу премудростей со сверлением и приспособлением. Передайте (если у кого есть контакт с Дмитрием Васильковым) пусть опробует "привязку Пигалова". Просто,надёжно,обтекаемо.

На Ютубе у него канал работает, легко найти через поиск

[lom 3]

Есть вариант ещё проще.,можно пропитать 505-м клеем.Линь почти полимером становится.. И по поводу премудростей со сверлением и приспособлением. Передайте (если у кого есть контакт с Дмитрием Васильковым) пусть опробует "привязку Пигалова". Просто,надёжно,обтекаемо.

Хорошо, только то, что из гарпуна выходит одна нитка линя. Все остальные условия работы линя остались прежними, он " шевелится" в отверстии гарпуна. Вновь встает вопрос его фиксации относительно гарпуна. Видимо эту проблему снимет изолента, как один из вриантов бандажирования.

[lamantin70 2 088]

Клей ,нитки ,изолента - у кого то реально срезало или рвало линь с передней привязкой ?

Что то не припомню чегото подобного ,хоть и долго юзал и РПП и РПО , и это с веревками гораздо хуже чем ныняшняя дайнема ,и вязали без примудростей и прошивок разных

[lamantin70 2 088]

Клей ,нитки ,изолента - у кого то реально срезало или рвало линь с передней привязкой ?

Что то не припомню чегото подобного ,хоть и долго юзал и РПП и РПО , и это с веревками гораздо хуже чем ныняшняя дайнема ,и вязали без примудростей и прошивок разных



Сходил в гараж ,нашел свое РПО , лет 7-8 вообще не использовалось - и давление держало ,поставил на весы ,стал заряжать - зашипело - не ,ну понятно Орингу пришел пушной зверек - стоило только с места стронуть ,потом ради прикола вскрою ,посмотрю

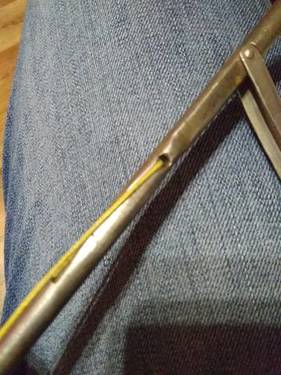

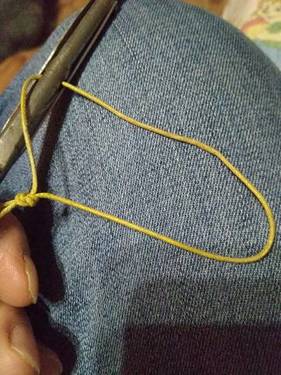

А ,дак вот - пишу без примудростей гарпун привязывали - на мужиков значит пи.дю ,а сам не ну ладно клей да изолента ,а сам вообще изголялся - в гарпуне выемки делал чтобы линь спрятать ,заполировывал все

Пропилы расчитывались под таким углом , что при натяжении линь четко ложился в них

Сейчас правда сразу заметил конструктивный свой косяк - нужно было по другому немного делать - ну да ладно ,наврядле с ним охотится придется - на стенку ,как память - не более

А на лине перетираний сильных не вижу , правда и не помню сколько он отходил
