Диновская резьба это и есть G5/8. На акваланге должно быть или М24 или сп21,8. Могу завтра выточить. Надо только точно знать что. Чтобы покупать, впрочем тоже.

[Иваныч53 3 253]

Диновская резьба это и есть G5/8. На акваланге должно быть или М24 или сп21,8. Могу завтра выточить. Надо только точно знать что. Чтобы покупать, впрочем тоже.



Извини Олег ! бес попутал... В общем переделка АВМ-1М включает в себя удаление редуктора с легочным автоматом,





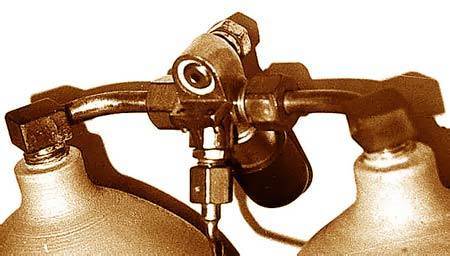

обрезкой полочки крепления редуктора





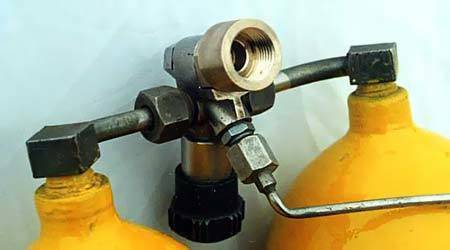

и монтированием переходника.

Оба аппарата на опрессовке, пока не могу померить резьбу.Нашел я всё это на сайте : http://www.dekos.net/izgotov/perexodniki.php



Изменено 2 июля 2017 пользователем Иваныч53

[Иваныч53 3 253]

Ну вот , кажется, я определился, что мне надо.

Разобрал АВМ.





Соединяется редуктор с манифольдом посредством полого болта.









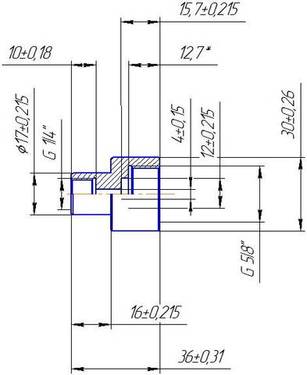

Прикинул какой может быть переходник на DIN. Единственный вопрос у меня вызывает глубина резьбового отверстия (12,7* мм) под DIN-овский регулятор на 200 рабочих... (Не помню, кажется там должно быть 7 ниток, а под 300 - 9 ?) Если старшие товарищи, которые поумнее, меня поправят, то буду благодарен !



[Юракен 18 635]

По количеству ниток вроде правильно!

[АлександрД 2 942]

ну шо ви таки изобретаете, вы ж так никогда не наизобретаетесь!

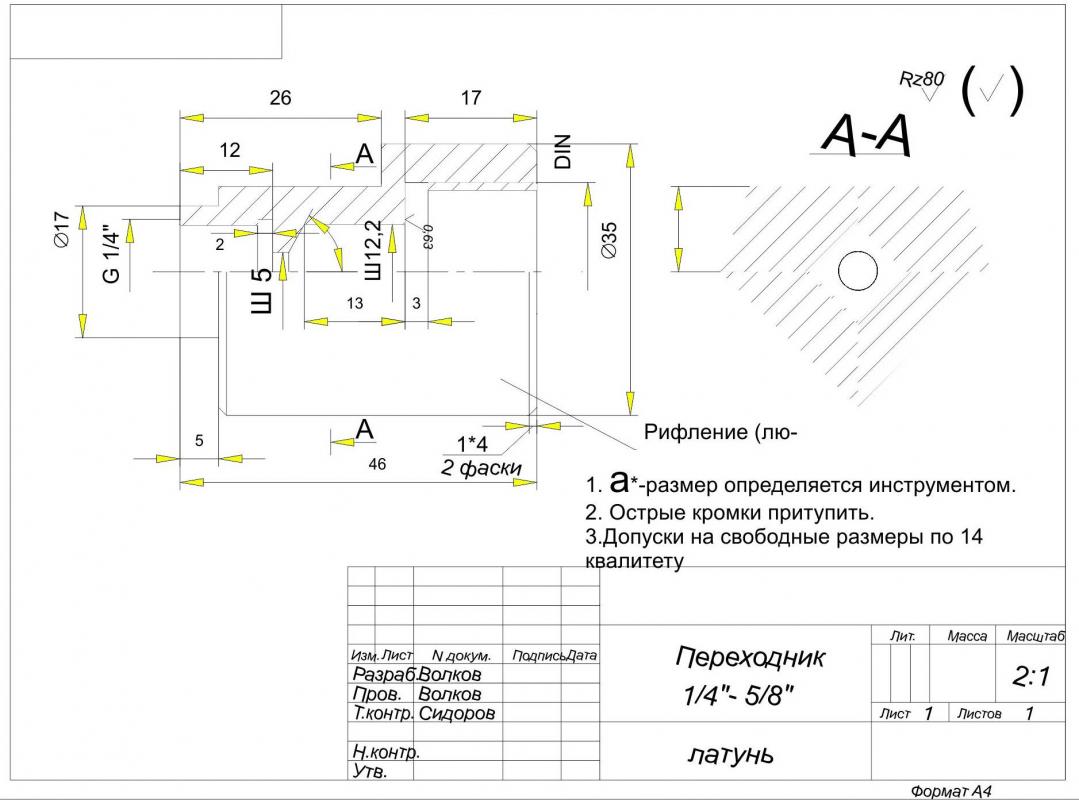

http://tch2.narod.ru/html/certegi.html - тут есть все чертежи.

http://diveright.ru/viewtopic.php?t=3458 - тут есть описание большинства резьб.

только нюанс - 5 и 7 витков это только резьбы гайки редуктора. не забывайте что на ДИН ещё торчит носик, на котором стоит уплотнение. а вот оно 2 витка или больше - на память не подскажу. так что если брать вентиль - то наверно так и выйдет, порядка 7 на 200 бар и 9 на 300, главное что не упрётся. а витком больше, витком меньше - не столь существенно.

Болт АВМ-1м имеет резьбу G 1/4"

[VASILICH 3]

ну шо ви таки изобретаете, вы ж так никогда не наизобретаетесь!

http://tch2.narod.ru/html/certegi.html - тут есть все чертежи.

http://diveright.ru/viewtopic.php?t=3458 - тут есть описание большинства резьб.

там автокадовский формат (dwg). Запасайтесь прогами-читалками dwg формата.

[АлександрД 2 942]

ну ёлы палы, какой мастер без автокада! чертёжный основной формат вообще то

сконвертировал

а вообще irfanview бесплатный и к нему плагин для dwg

[4xwd 50]

Если я правильно понимаю, то не хватает одного размера, там где стоит диаметр 35 и над ним стрелка. Размер не указан и похоже там должна быть резъба

Изменено 4 июля 2017 пользователем 4xwd

[Олег Климов 42]

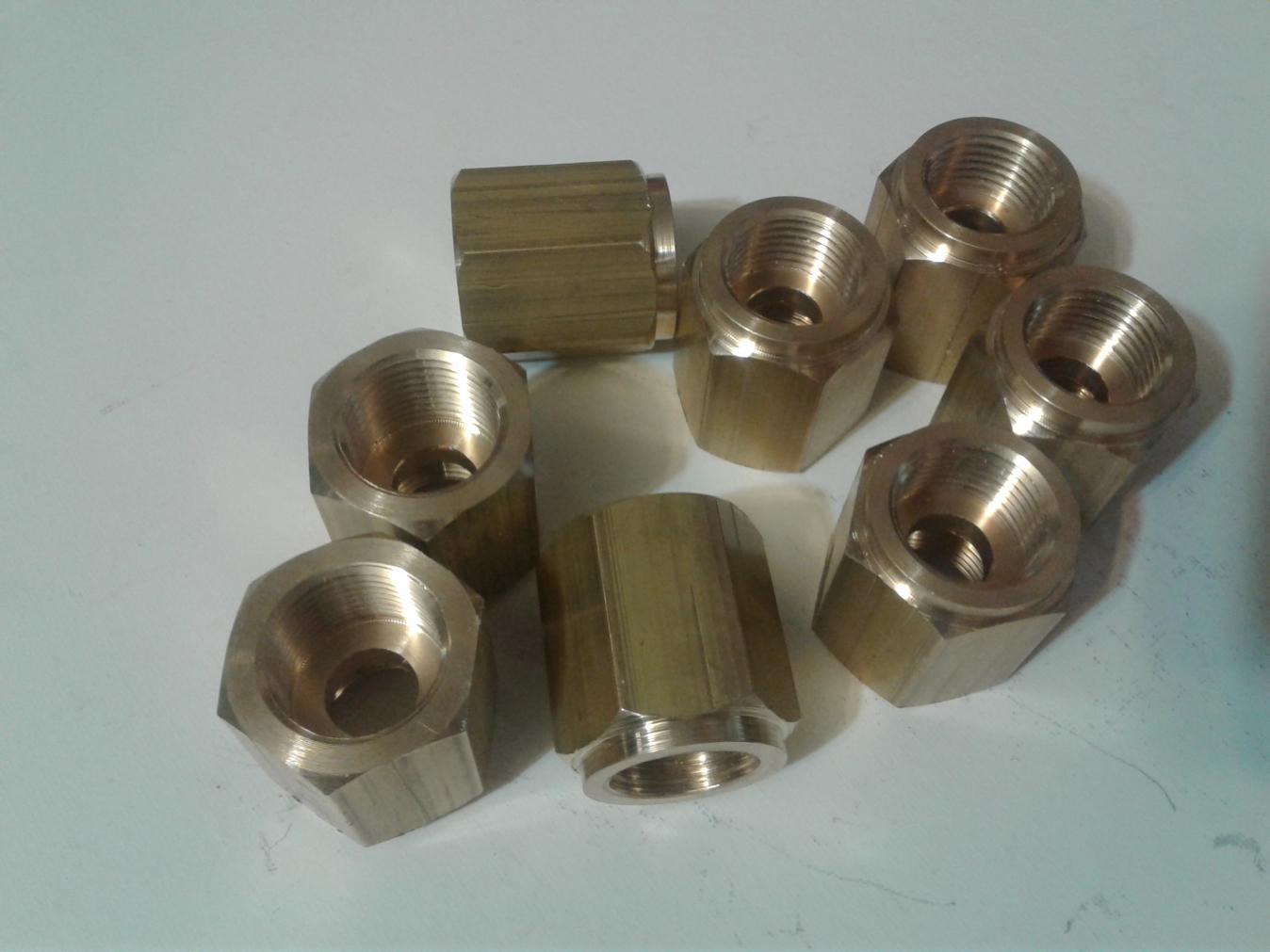

Юрины переходники готовы.

[Олег Климов 42]

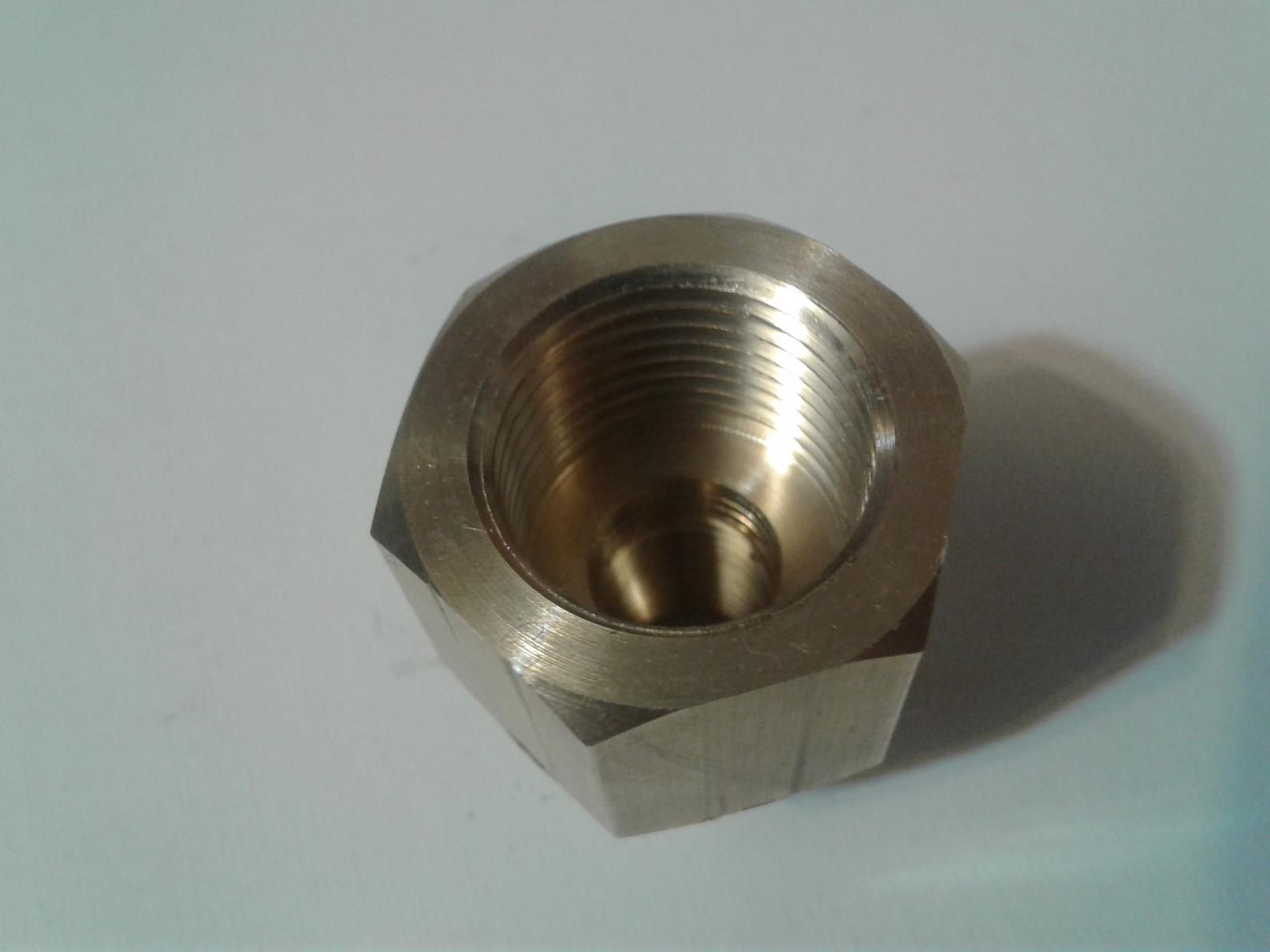

Посмотрев на чертежи изготовил пробный образец для Иваныча 53. Если подойдёт тираж не проблема. Не подойдёт - поправим.
