собираю пневмат из запчастей

[мимо проплывал 2 194]

Перетряхнул коробку с запчастями. Нашел там надульник от РПП Акулы, запасное шептало от италопневмата, какойто поршень 13мм тожет от какогото италопневмата под 13мм.. а также у меня есть труба даже две. одна сороковка по наружке. стенка полтора гдето , а вторая внутрянка 12 наружка 16..

интересно получится ли из этого собрать подводное ружье ?
есть ли смысл в этом ?
как сделать это максимально бютжетно ?

мне кажется на эти вопросы я знаю ответы, но однако че добру пропадать, попробую неторопясь превратить это во чтото стреляющее...

все траты буду тут записывать, поглядим во сколько это обойдется все по итогу...

[мимо проплывал 2 194]

8 hours ago, lamantin70 said:

так быстрее наждачку менять

согласен, но  с резиновым шлангом мне понравилось больше, резина как бы прилегание чтоли лучшее обеспечивает,

кстати на такую трубочку вполне можно надеть шланчик и будет вообще огонь ,имхо

[мимо проплывал 2 194]

9 hours ago, Прохор said:

Так и не понял, что стоит во главе угла? Бюджетность или самоутверждение?. Если второе, в итоге -  решаемо. Первое же - перешагнуло рубеж минимально возможного.

непонятно да ? так это просто,  скорее всего это потому что вы наверно глуповатый неумеха , который решил непременно отметиться со своими альтернативными выводами в теме в которой  понимает чуть меньше чем ничего.

в то время как другие участники темы дают действительно хорошие советы, вы задаете мягко говоря странные вопросы и делаете такие же бредовые  выводы.  чтобы написать лишь бы ченибудь. с чего вы взяли что я тут самоутверждаюсь или хочу вписаться в какой то конкретный бютжет ?  с чего вы взяли что я перешагнул какой то там рубеж?  это все ваша  больная фантазия  ..

 темпест

за 3000? вот уж  удивил....   так и дешевле подобное продают...   можно было украсть вообще б даром получилось , но только к этой теме ваши покупки никакого отношения не имеют

9 hours ago, Прохор said:

Тогда удачи и чтобы бюджет не лопнул ))))

считайте пожалуйста свои деньги, за мой бютжет не беспокойтесь.

Изменено 22 апреля 2020 пользователем мимо проплывал

[lamantin70 2 088]

43 минуты назад, мимо проплывал сказал:

согласен, но  с резиновым шлангом мне понравилось больше, резина как бы прилегание чтоли лучшее обеспечивает,

кстати на такую трубочку вполне можно надеть шланчик и будет вообще огонь ,имхо

кстати да - ноу хао однако

[мимо проплывал 2 194]

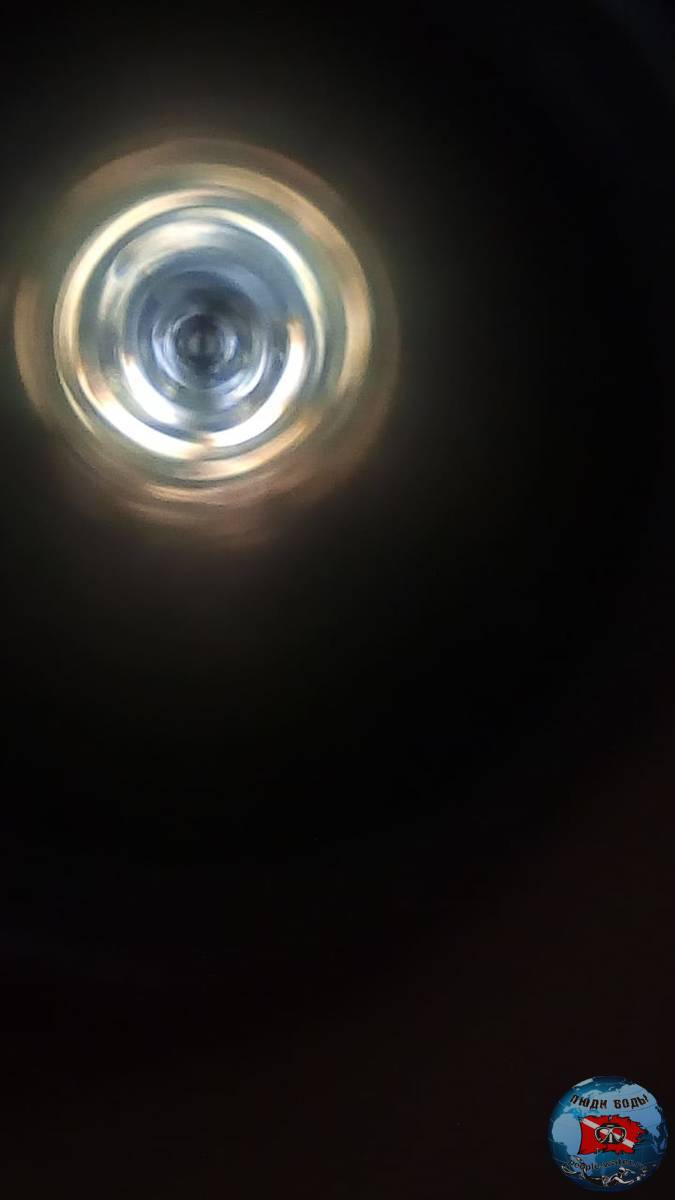

ствол отшлифовал , остановился пока на 800ке, вроде и так нормально,
за качество фото извиняйте, старался как мог, лучше не получается сфотать..

[СЛОН 1 122]

2 часа назад, мимо проплывал сказал:

ствол отшлифовал , остановился пока на 800ке, вроде и так нормально,
за качество фото извиняйте, старался как мог, лучше не получается сфотать..

Молодчага

А то я уже стал переживать не забросил ли затею .

У самого лежит старенький рпп, надо в чувство привести , единственно терпеть не могу ружья такой системы ,вот и лежит а точнее валяется на балконе

[мимо проплывал 2 194]

2 hours ago, СЛОН said:

А то я уже стал переживать не забросил ли затею .

нет нет,  процесс идет , но медленно. ожидаю клапан закачки. долго едет.  без него невозможно  двигаться дальше. и вот когда он приедет, надо будет решить одну неочевидную сейчас проблему , проблемку. клапан расчитан на ствол 13 мм , а труба у меня 16-12-2 . и в зависимости от резьбы трубу придется растянуть на пол милиметри или на 0.8 мм в зависимости от шага 1 или 1.25

лучше бы конечна она была 1, после растяжки и нарезания резьбы останется больше мяса на стенке

протачивать нельзя, стенка будет очень тонкая. поэтому только растягивать

Изменено 7 мая 2020 пользователем мимо проплывал

[мимо проплывал 2 194]

2 hours ago, СЛОН said:

У самого лежит старенький рпп, надо в чувство привести , единственно терпеть не могу ружья такой системы

может есть смысл его как то улучшить ?  подумать как чтобы подешевле..



[мимо проплывал 2 194]

еще один вопрос остается открытым это про диаметр поршня и размеры канавок

с размером поршня так - поскольку как считается капролон (а поршень у меня из него) распухает от воде, то те кто точит такие поршни  - точат его с запасом.  говорят что 0.2 бывает маловато. 0.3мм - может распухнуть. 0.4мм почти наверняка не распухнет...     кстати мерял поршни италопневматов - мне почему то запомнилось что там под 13тый ствол поршни были вообще около 12мм.. ну почему то так запомнил . сейчас нет под рукой померять..

короче поршень буду точить около  -0.4 может -0.5  от диаметра ствола.



второй вопрос посадка в канавки. поскольку резинки - колечки будут стандарт 8-12-2 воспользуюсь уже имеющимся решением вот от сюда

https://katrangun.com.ua/obzor-ruzhia-pelengas-60

а в частности вот этим :

..................Диаметр поршня в заряженном состоянии – 11,85 мм, при диаметре ствола - 11,99 мм, получаемый зазор меньше - 1 мм. Диаметр поршня, изъятого из ствола, а поршень сделан из конструкционного пластика, с заложенной в процессе изготовления, зоной упругой деформации, для долговременной работы на износ пары составляет - 11.70. Есть проточка на поршне, диаметр которой - 8.97 мм. Внутренний диаметр резинового кольца - 8.0 мм. Наружный диаметр - 11.94 мм. Ставим точки над «и»: (8,91 мм + 4 мм = 12,91 мм), где - 8,91 мм - проточка на поршне, а 4 мм - сумма 2х стенок манжеты, но в реалии, внутренний диаметр манжеты - 8 мм. Итого: при посадке на поршень, проточка в котором - 8,91 мм, происходит растяжение резинового кольца до - 12,6 мм. В реальности имеем размер - 12,6 мм. Вот почему кольцо на поршне держит закачку, даже в новом стволе из алюминиевого сплава, делая спуск мягким.................................





с размерами более менее все понятно.   по прежнему жду клапан....

[Dracozur 345]

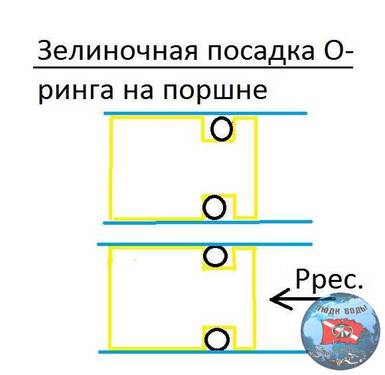

Диаметр поршня в заряженном состоянии – 11,85 мм,    -  Вот этот шедевр кто то этот момент измерил в ружье под давлением? Как? Весь этот опус написан к сожалению Простым Менеджером по Продажам ! Натянуть О-ринг с натягом в 0.9мм? Это Жесть! Перестаньте уже воспринимать писанину в Интернете за Истину! Я разбирал Эко и делал обзор ! Посадки 0-рингов в Пелике безграмотны ! Ровно как и безграмотная амортизация поршня полиуретановыми шайбами ! На рисунке показана зелиночная посадка 0-ринга в поршне! Натяг по шейке поршня 0, 2 мм , диаметр наружный при сидящем в натяге О,2 мм О-ринга на 0,2 - 0,3мм больше диаметра ствола! При перекосе О-ринга без давления О-ринг прячется в канавке и свободно проходит по стволу! При закачке О-ринг прижимается к передней стенке проточки в поршне и к стволу создавая минимально возможное трение резины по металлу ствола , которое зависит от коэффициента трения и от прижимного усилия! Итак просто исключается паразитное прижимное усилие О-ринга за счет правильной посадки! Этот момент очень важен был в зелинках в виду использования поршня для закачки ружья ! Так пользуйтесь наработками Мастеров .а не советами Менеджеров по Продажам!

Изменено 15 мая 2020 пользователем Dracozur
дополнение

[мимо проплывал 2 194]

On 5/16/2020 at 5:26 AM, Dracozur said:

Я разбирал Эко и делал обзор

где почитать ?

On 5/16/2020 at 5:26 AM, Dracozur said:

Посадки 0-рингов в Пелике безграмотны !

ну я тут спорить конечно не возмусь , просто оно же как то у меня  работает в таком же стволе вроде неплохо даже , да и люди вроде не жаловались, у некоторых годами,  было чета там что поршни колятся но на то чтобы травило  или чета клинило  вроде нет,
