собираю пневмат из запчастей

[мимо проплывал 2 184]

Перетряхнул коробку с запчастями. Нашел там надульник от РПП Акулы, запасное шептало от италопневмата, какойто поршень 13мм тожет от какогото италопневмата под 13мм.. а также у меня есть труба даже две. одна сороковка по наружке. стенка полтора гдето , а вторая внутрянка 12 наружка 16..

интересно получится ли из этого собрать подводное ружье ?
есть ли смысл в этом ?
как сделать это максимально бютжетно ?

мне кажется на эти вопросы я знаю ответы, но однако че добру пропадать, попробую неторопясь превратить это во чтото стреляющее...

все траты буду тут записывать, поглядим во сколько это обойдется все по итогу...

[мимо проплывал 2 184]

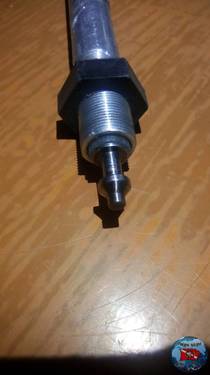

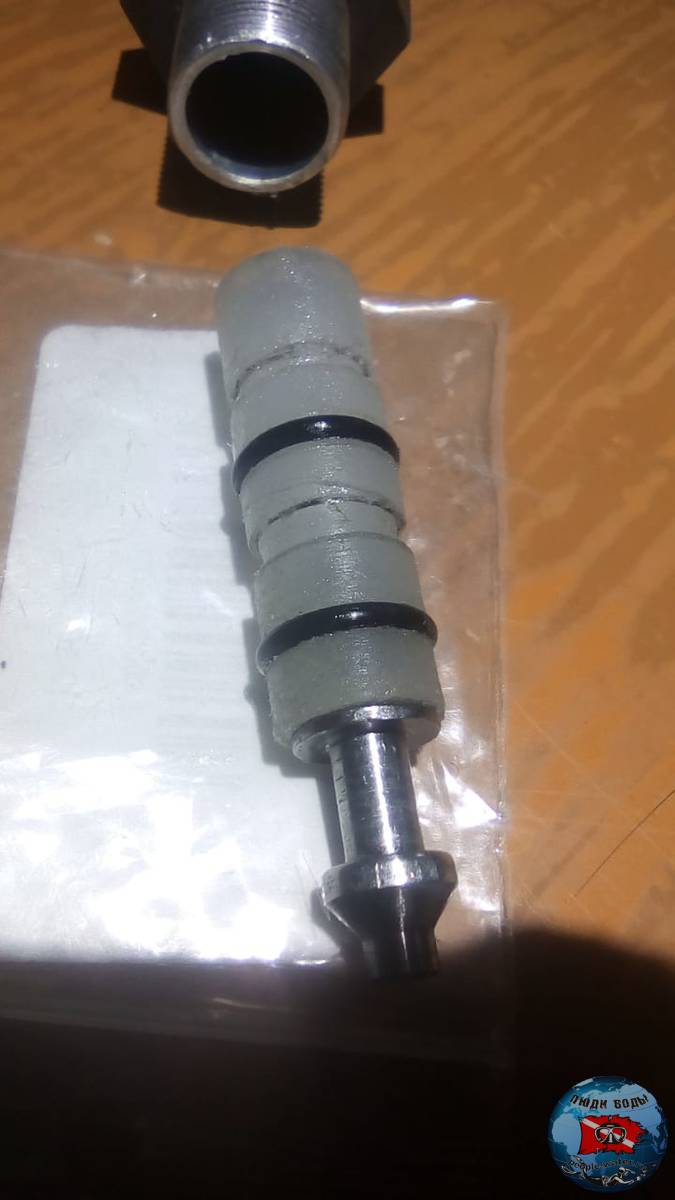

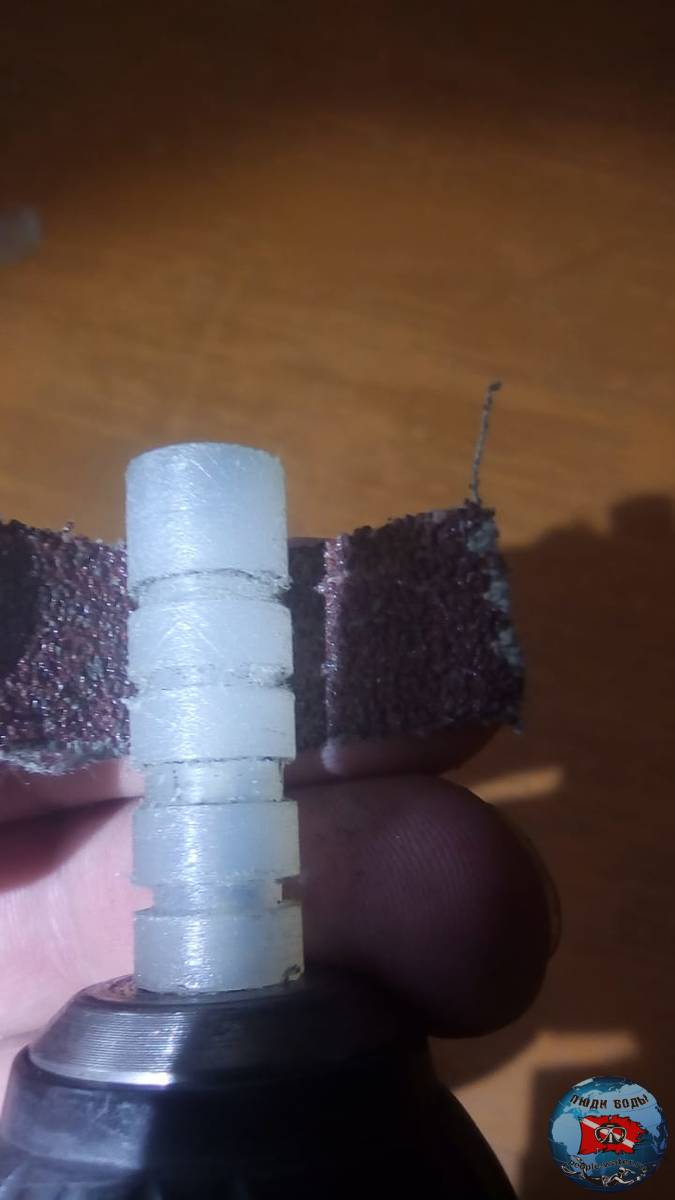

купил колечки 12.8.2 и проточил канавки поршня. плюс 200р к бютжету и того 4200р
посадка колец получилась +0.3 к диаметру ствола. сама получилась...
диаметр поршня тоже получился сам -0.4 от диаметра ствола
по прежнему жду клапан..    СДЭК    ...............  полтора месяца везет  ....  а еще почту ругали....

[мимо проплывал 2 184]

а по поводу натяга - не так давно разбирал ружье Нептун. там шток гермоввода  на память 3 мм  а  посадка в теле 5мм

шток и посадка были без дефектов . так вот я также подумал что  резинку   3х1  давлением зажмет.  и ошибся не зажимает. травит.  хозяину ружья  помогла только резинка  3х1,5.



[Dracozur 344]

7 часов назад, мимо проплывал сказал:

а по поводу натяга - не так давно разбирал ружье Нептун. там шток гермоввода  на память 3 мм  а  посадка в теле 5мм

шток и посадка были без дефектов . так вот я также подумал что  резинку   3х1  давлением зажмет.  и ошибся не зажимает. травит.  хозяину ружья  помогла только резинка  3х1,5.



По штокам гермоввода! О-ринг садится на шток с минимальным натягом в 0,1мм ! А посадка О-ринга в стакан гермоввода должна быть с натягом в 0,2 мм ! Давление прижмет О-ринг и он будет герметичен , а вот натяг по стакану не даст О-рингу двигаться вместе со штоком в глубину ресивера ! Натяг дает вытеснение масла от места контакта со стаканом и увеличивает Трение Покоя О-ринга по стакану на порядок ! Это тоже Зелиночная Технология! Спасибо Мастерам! Пока не знали этого ньюанса фиксировали О-ринг в стакане гермоввода дополнительным капролоновым кольцом с натягом! В италопневматах совершенно другая история! Там обжим штока принудительный резьбовой втулкой!

Изменено 24 мая 2020 пользователем Dracozur

[мимо проплывал 2 184]

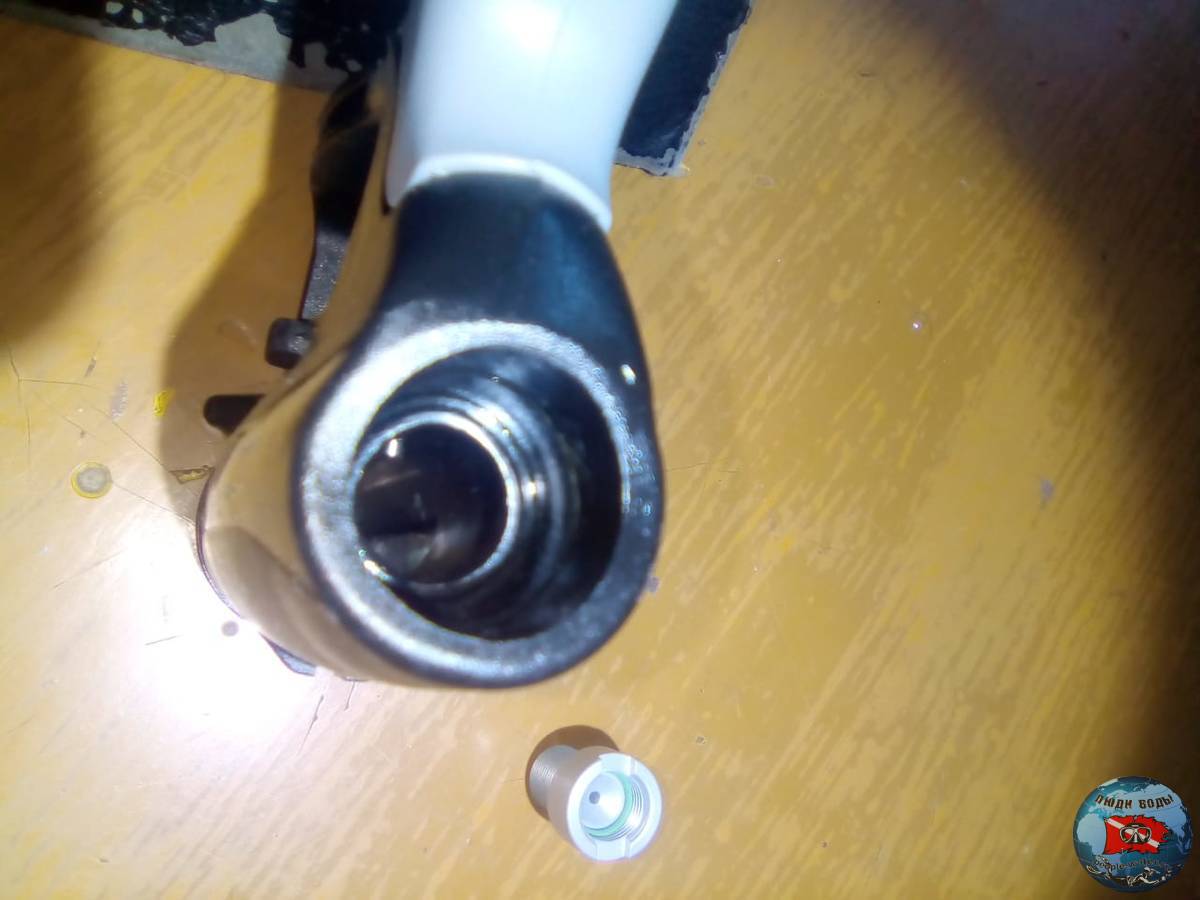

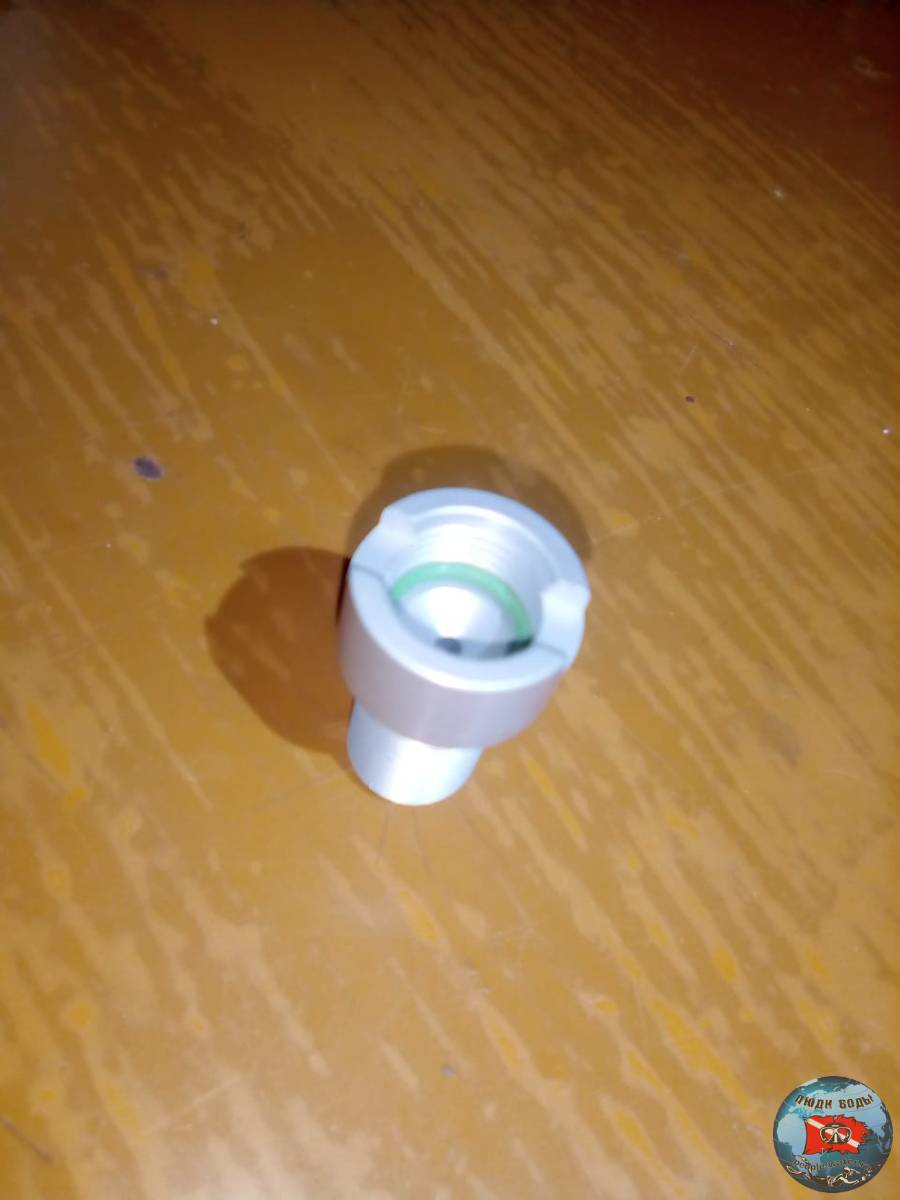

приехал наконец то клапан...
удачно то что он входит в ручку и не придется его обтачивать

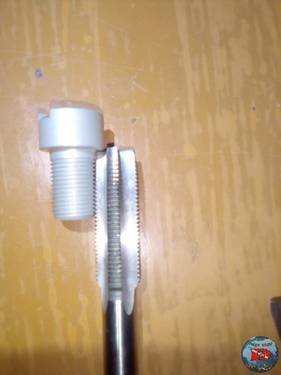

теперь по резьбе клапана она 14 х 1.25
это значит что согласно таблице растягивать трубу придется примерно до 12.8 мм. а вот если бы пришлось сверлить, тогда сверло нужно было бы брать 12.6мм
мечик купил за сто рублей. итого бютжет 4300р

Изменено 31 мая 2020 пользователем мимо проплывал

[мимо проплывал 2 184]

On 5/24/2020 at 10:20 PM, Dracozur said:

По штокам гермоввода! О-ринг садится на шток с минимальным натягом в 0,1мм ! А посадка О-ринга в стакан гермоввода должна быть с натягом в 0,2 мм ! Давление прижмет О-ринг и он будет герметичен , а вот натяг по стакану не даст О-рингу двигаться вместе со штоком в глубину ресивера !

это технически как то сложно выглядит ....  резинки существуют такого размера как существуют, штоки точить тонкие длинные на десятки тоже так себе занятия.   заморочно сращивать

On 5/24/2020 at 10:20 PM, Dracozur said:

В италопневматах совершенно другая история! Там обжим штока принудительный резьбовой втулкой!

 решили по простому..    подтянул сколько надо и можно использовать чуть ли не любые резинки и штоки..

[мимо проплывал 2 184]

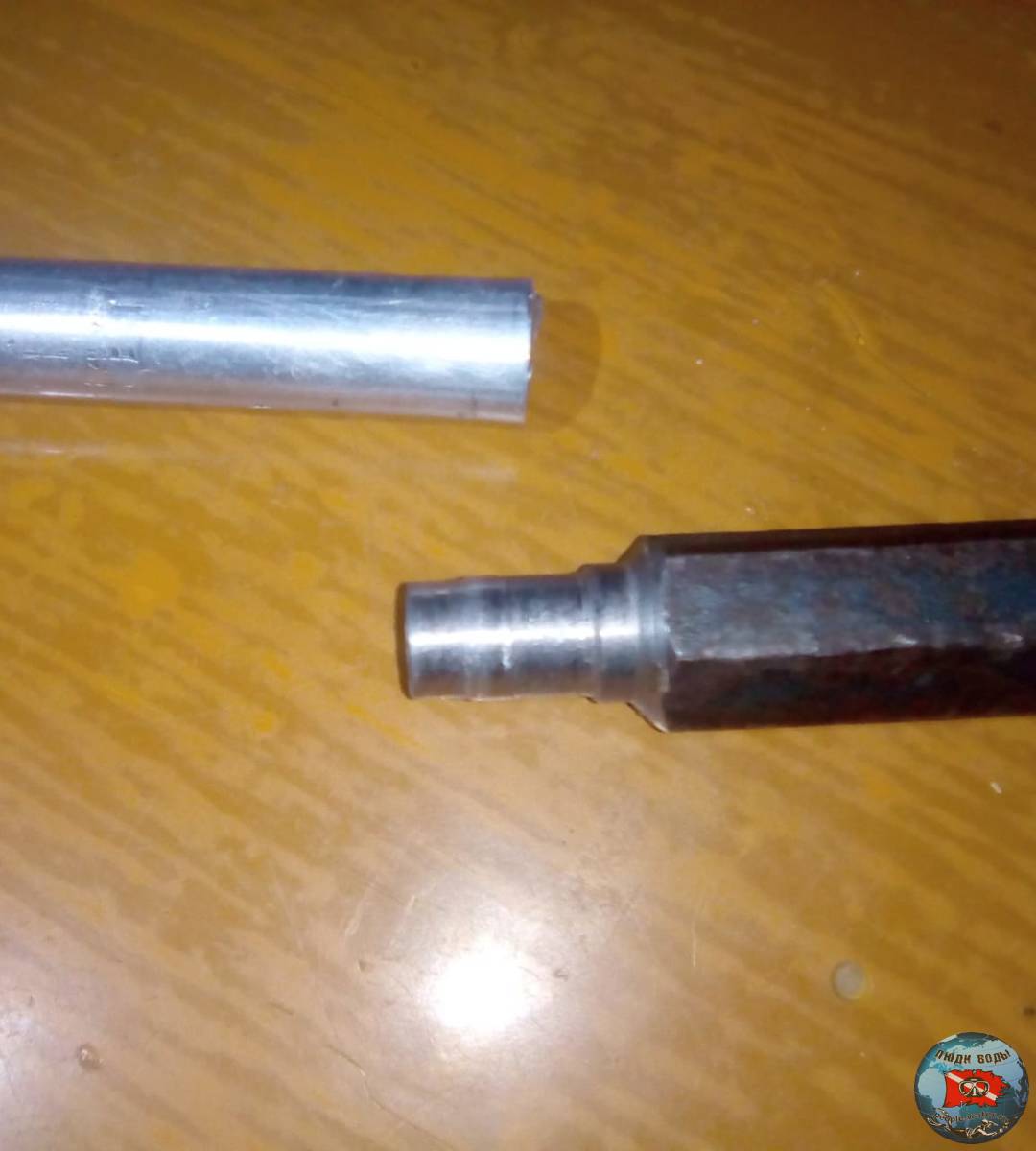

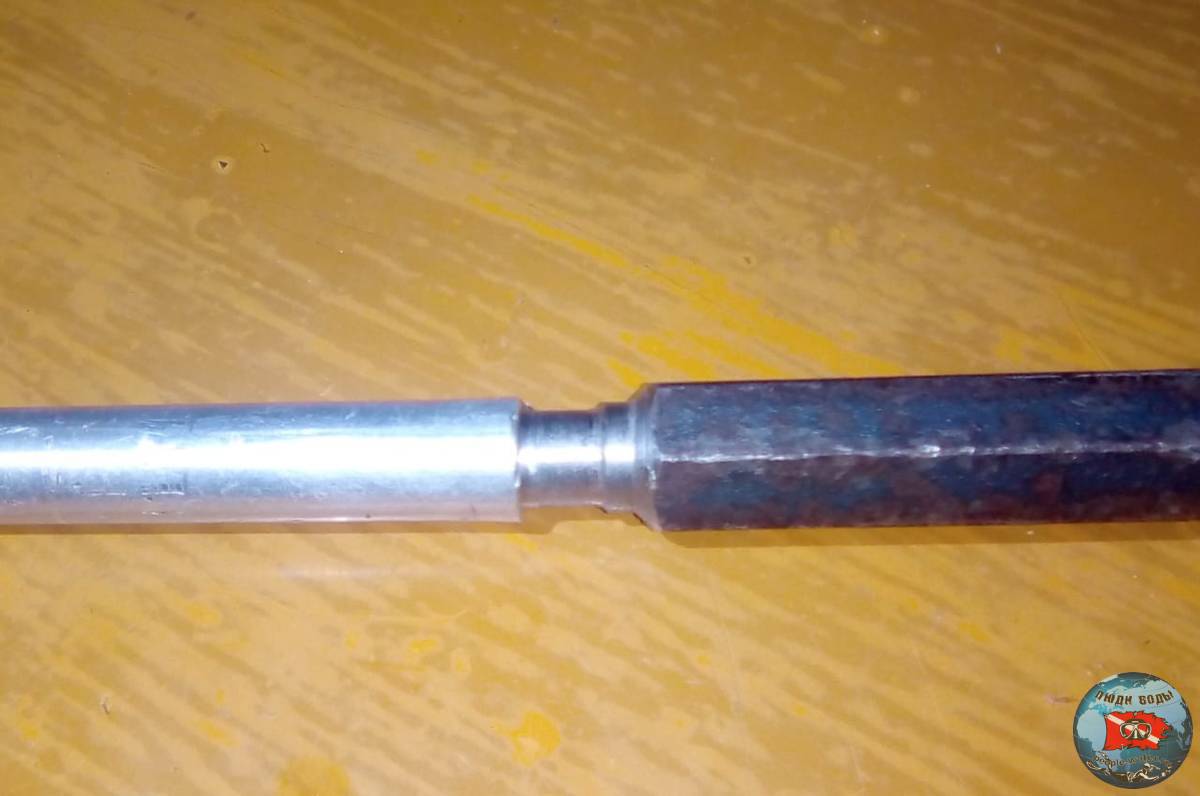

кароче расчепырка из анкера оказалась из очень мягкого металла, и хватило ее на один раз - на первый на пробу..
уже в стволе ее деформировало и расклинило. укоротить на 15мм пришлость ствол ..
а также пришлось заехать и к токарю и вытачить новую расчепырку которую я вколотил в ствол и получил дырку 12.8
где с успехом нарезал резьбу. плюс 500р
итого 4800р...

ну в общем осталось досверлить дырки , обрезать ресивер в размер и собирать

[СЛОН 808]

Молодчага

[мимо проплывал 2 184]

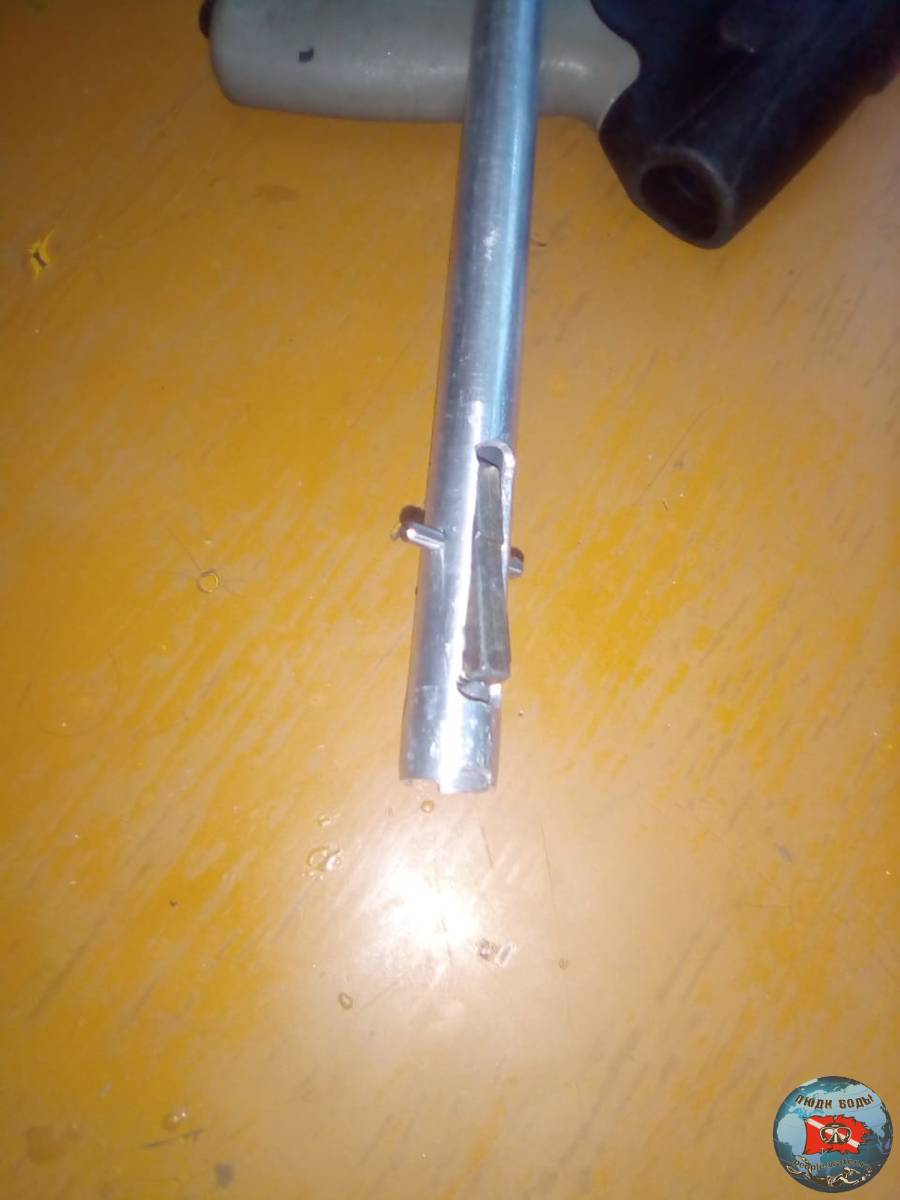

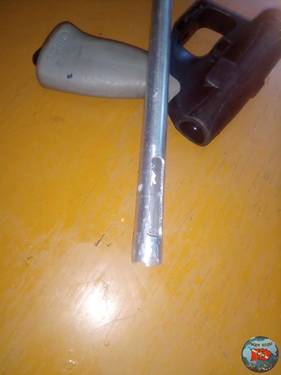

ну че дырок наковырял



Изменено 13 июня 2020 пользователем мимо проплывал

[мимо проплывал 2 184]

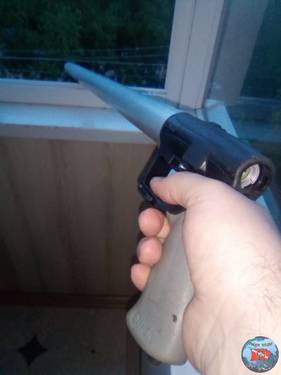

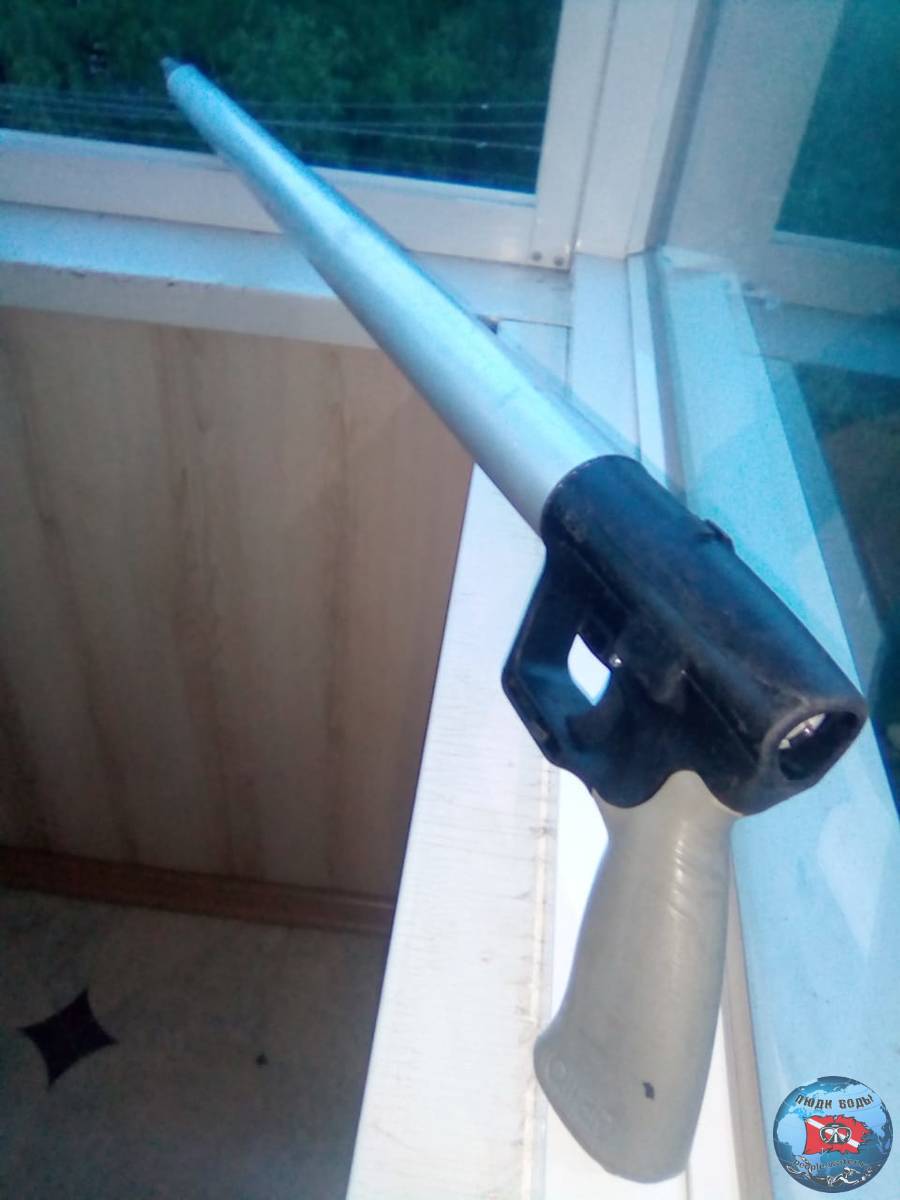

ну и сразу и собрал

 и надул

давай сифонить сразу  из под клапана

и из под конуса ресивера

с этими моментами  удалось разобраться достаточно просто

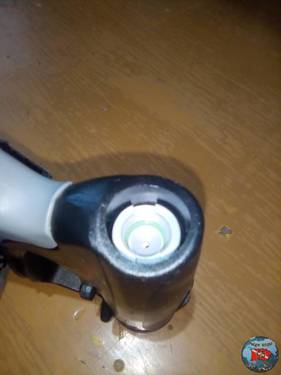

клапан немного шерозоватый в отличии от темпестовского родного, поэтому подложил под него резиновое колечко, именн то которым уплотнял ствол 16 внутри толщина 2.5

а то которое было с клапаном 14 внутрянка и вроде 2.5 (или 2 не померял) поставил под конус изнутри

надул все пучком держит.



теперь надо чета думать с гарпуном...  хотелось бы что то 7.5 .. 7 ка на эту длину ( по ресиверу 87, а так 114) как то не очень..   может придется восьмерку..

[мимо проплывал 2 184]

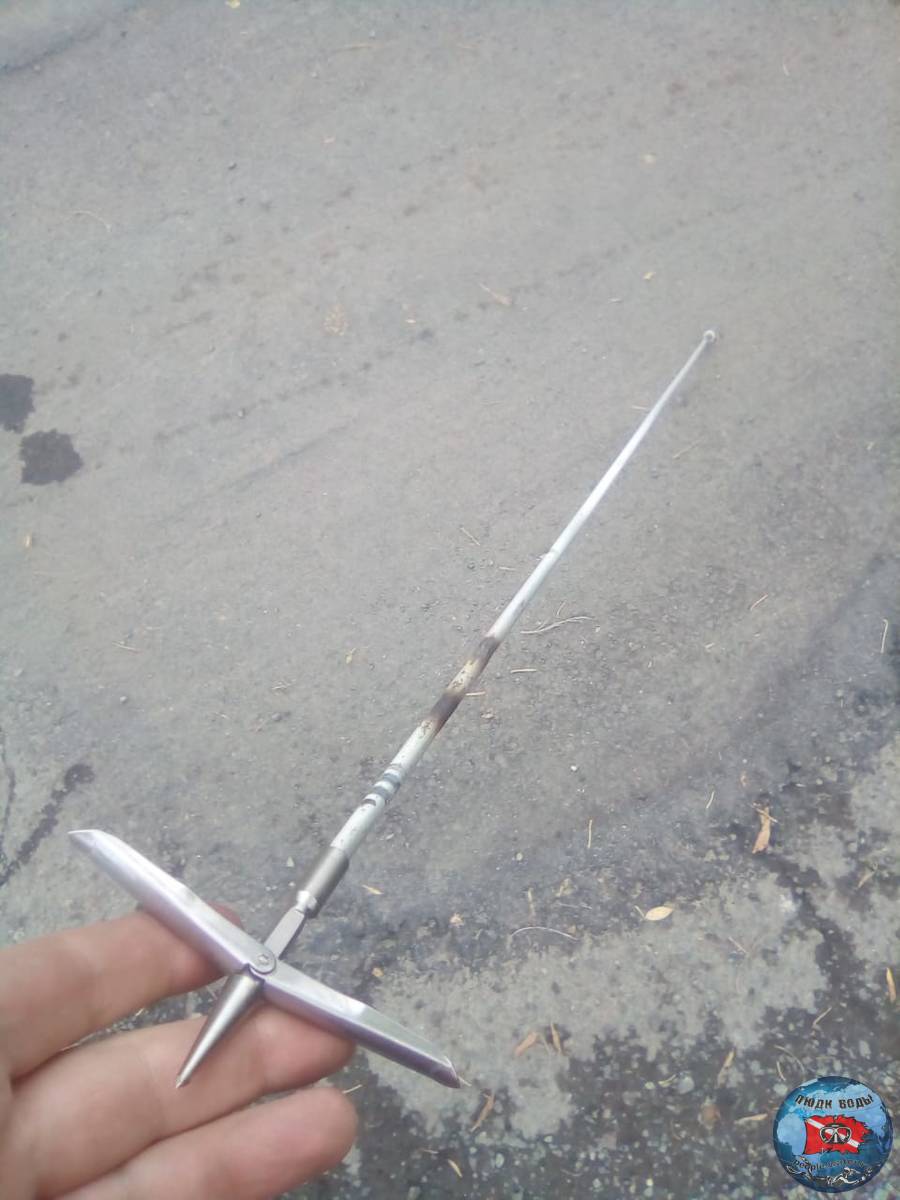

на гарпун использовал торсион багажника он незнаю чего за 250р
7 мм . толще не нашел...
немного нагрел не до красна, до так называемых цветов побежалости и выровнял и простучал молотком.
надеюсь что сильно не отжег и зону перехода не сформировал. не хотелось бы чтобы он треснул и в руку воткнулся.....
заехал к токарю 300р нарезал резьбу
наконечник хвостовик и шайба с бегунком уменя были
и того если округлять 5500р. стоит ли овчинка выделки ? незнаю...
